Schraubenberechnung Der richtige Dreh für die Schraubenbewertung

Mit Bolt Assessment inside Ansys hat Cadfem eine Simulationssoftware im Portfolio, mit der Schrauben, auch in komplexen Baugruppen und in großer Anzahl, richtlinienkonform und effizient bewertet werden können.

Anbieter zum Thema

Baß Antriebstechnik GmbH

FAULHABER Antriebssysteme

CADFEM Germany GmbH

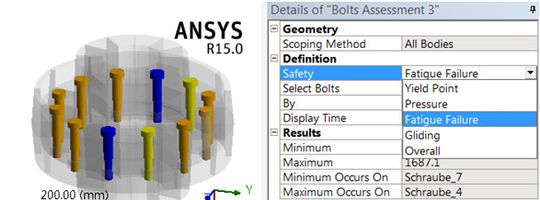

Berechnung Normwerte für die Definition der jeweiligen Schraubenverbindung werden dem Benutzer von der Ansys Extension vorgeschlagen. Die grafische Darstellung von Ergebnissen ermöglicht eine schnelle Bestimmung der kritischen Schraubenverbindungen. Das Modul dient der Schraubenbewertung nach der international anerkannten Richtlinie VDI 2230. Dies geschieht mithilfe eines automatisierten Nennspannungsnachweises, in dem alle relevanten Kenngrössen und Schnittkräfte aus dem FE-Modell ermittelt und an die Software Kisssoft übergeben werden. Im Anschluss werden die Ergebnisse in der Ansys Workbench-Umgebung grafisch dargestellt. Zudem stehen die Resultate als Bericht zur Verfügung.

Die Schrauben werden dabei direkt aus dem CAD-Modell als Volumenkörper ins FE-Modell übernommen (Modellklasse III). Für jede Schraube werden sowohl die Vorspannungen als auch die für den Nachweis erforderlichen Kenngrößen über eine Eingabemaske definiert. Wenn möglich, werden dem Benutzer dabei Standardwerte aus einer Bibliothek vorgegeben. Das so definierte FE-Modell enthält alle notwendigen Steifigkeiten, um die Schraubenverbindungen präzise zu bewerten. (jup)

Hannover Messe 2015: Halle 7, Stand B40
