Simulationssoftware CATIA V5-Produktstruktur binnen Minuten bewerten

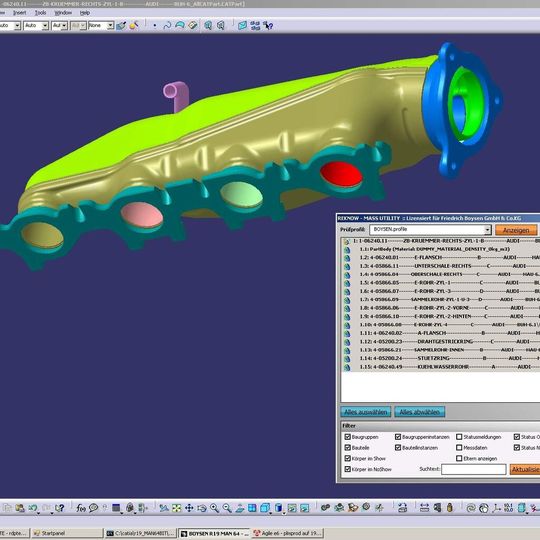

ReKnow hat mit ReKnow Mass Utility eine neue Software entwickelt, die eine zeitsparende Analyse einer kompletten Baugruppenstruktur hinsichtlich der Materialzuweisungen auf Baugruppen, Bauteilen und Körpern ermöglicht.

Anbieter zum Thema

Franke GmbH

N & H Technology GmbH

Heraeus AMLOY Technologies GmbH

REKNOW GmbH & Co. KG

Mit ReKnow Mass Utility werden binnen weniger Minuten gegebene CATIA V5-Produktstrukturen bewertet und auf Wunsch korrigiert, wodurch jedes Bauteil und jede Baugruppe einfach und unkompliziert für eine Messung vorbereitet werden kann.

Massenanalyse in CATIA V5 problematisch

Die Friedrich Boysen GmbH & Co. KG ist ReKnow Mass Utility-Anwender der ersten Stunde. Im Juni 2011 wandte sich das Unternehmen mit der Anfrage um eine Lösung an ReKnow, bei der es um die Problematik der Massenanalyse in CATIA V5-Produktstrukturen ging. „In unserem Arbeitsalltag müssen wir häufig Produkteigenschaften wie Masse, Dichte, Schwerpunkte, Trägheitsmomente und -achsen ermitteln. Mit ‚Measure Intertia’ bietet CATIA V5 hier eine Funktionalität, welche diese Ermittlungen problemlos durchführt. Problemlos, solange jedem einzelnen Bauteil das korrekte Material und damit die korrekte Dichte zugewiesen wurde. Gerade große Baugruppen jedoch bergen die Gefahr, schnell den Überblick zu verlieren, wodurch fehlerhafte oder fehlende Materialzuweisungen nie auszuschließen sind. Die Ergebnisse der Messung werden somit schnell verfälscht und unzuverlässig. Ebenso gibt es Bauteile, die Hilfsgeometrie enthalten und somit keine Materialzuweisung erhalten, damit sie nicht in die Massenermittlung eingehen. Der Aufwand, diese und ähnliche Fehlerquellen manuell zu bereinigen, war enorm. Daher haben wir uns an die Firma ReKnow gewandt, mit dem Ziel, eine Lösung zu erhalten, die diesen fehleranfälligen und stupiden sowie letztlich auch teuren Aufwand minimiert“, fasst Frank Bühler, Konstrukteur bei Boysen, die Problematik zusammen.

ReKnow entwickelte zunächst ein Analyse- und Reparaturwerkzeug, das spezifisch auf die von Boysen beschriebene Problematik zugeschnitten war. Die Entscheidung, ReKnow Mass Utility als neues Produkt in den Markt einzuführen, fiel kurze Zeit später aufgrund weiterer, ähnlicher Anfragen aus dem Markt. Mit erweiterter Funktionalität, überarbeiteter Oberfläche und diversen Optionen zur Individualisierung von Einstellungen und Konfiguration steht ReKnow Mass Utility nun für jedes CATIA V5 einsetzende Unternehmen zur Verfügung.

Analyse der Baugruppenstrukturen binnen weniger Minuten

Mithilfe des ReKnow Mass Utility soll eine solche Analyse der Baugruppenstrukturen laut Hersteller binnen Minuten möglich sein. Bühler kann dieses Versprechen bestätigen: „Das ReKnow Mass Utility führt die beschriebene Analyse schnell und automatisch durch. Die gesamte Produktstruktur wird dabei auf logische oder auch ausgewählte Materialzuweisungen überprüft. Als Ergebnis erstellt das ReKnow Mass Utility eine Liste, in der neben den gesamten Baugruppen und Bauteilen auch die einzelnen Körper der Bauteile aufgelistet und mit einem Status versehen werden. Auch die Namen der konkret zugewiesenen Materialien werden hier übersichtlich erfasst und aufgeführt. Der jeweilige Status liefert eine Aussage darüber, ob eine Materialzuweisung zum Beispiel komplett fehlt oder auch ein möglicherweise falsches Material zugewiesen wurde.“ Über ein integriertes Ampelsystem sieht der Anwender nach erfolgter Analyse sekundenschnell, wo eventueller Korrekturbedarf besteht. Dieser kann anschließend durch Mehrfachselektionen sehr schnell durchgeführt werden. Und zwar ohne jedem Bauteil erneut und manuell ein Material zuweisen zu müssen.
