CAD-Daten für die Technische Dokumentation aufbereiten

| Redakteur: Juliana Pfeiffer

Kisters hat das Release 2019 der 3D-View-Station-Produktfamilie freigegeben. Neue Funktionen für die Technische Dokumentation, die Split-Funktion, die Wandstärken-Messfunktion in Echtzeit, die Feature-Erkennung und ein benutzerfreundlicher Import-Dialog gehören zu den Neuerungen. Die Visualisierungslösungen gibt es für Desktop, HTML5 Browser und VR.

Firmen zum Thema

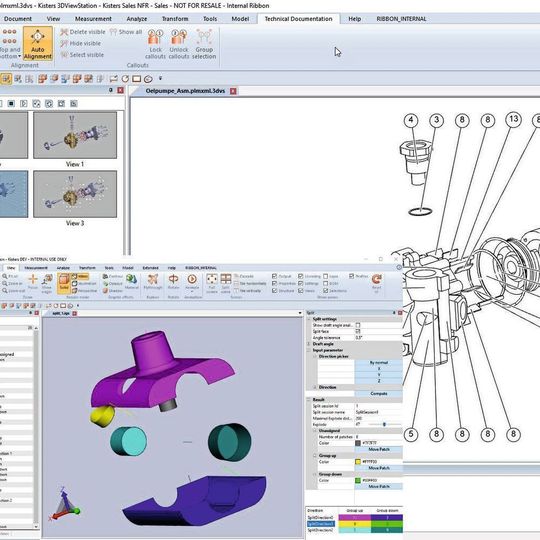

Die neuen Funktionen für die Technische Dokumentation, die Split-Funktion, die Wandstärken-Messfunktion in Echtzeit, die Feature-Erkennung und ein benutzerfreundlicher Import-Dialog gehören zu den Neuerung der 3D-View-Station.
Die neuen Funktionen für die Technische Dokumentation, die Split-Funktion, die Wandstärken-Messfunktion in Echtzeit, die Feature-Erkennung und ein benutzerfreundlicher Import-Dialog gehören zu den Neuerung der 3D-View-Station.
(Bild: Kisters)

Die Weiterverwendung von CAD-Daten in der Technischen Dokumentation ist noch immer eine große Herausforderung. Für gedruckte oder Online-Handbücher werden Bilder und technische Illustrationen benötigt, für Ersatzteilkataloge heutzutage oft schon interaktive 3D-Geometrien. In der neuen Version der 3D-View-Station kann jetzt die Vergabe der Nummern der Stückliste (BOM IDs) sowohl interaktiv oder auch automatisch erfolgen. Diese Nummern können anschließend wieder entweder interaktiv oder automatisch in Positionsnummerngrafiken umgesetzt werden. Dabei gibt es diverse Optionen für die Anordnung der Positionsnummerngrafiken, z.B. als Rechteck oder nur oben und unten. Zusätzlich kann die 3D-View-Station die optimale Anordnung sogar während des interaktiven Drehens des Modells fortlaufend neu berechnen.

Analysen ohne Verwendung eines CAD-Systems durchführen

Als Ergänzung zur Entformungsschrägenanalyse haben Gießereien sowie Formenbauer jetzt eine Split-Funktion bekommen, mit der es leichter wird, die Komplexität des für die Fertigung eines Teils notwendigen Werkzeuges zu beurteilen und die Oberfläche der zugehörigen Form zu extrahieren. Werkzeugmacher werden dank der neuen Bohrlocherkennung noch mehr Analysen ohne Verwendung eines CAD-Systems durchführen können. Weniger erfahrene Anwender freuen sich über den leicht zu benutzenden Import-Dialog. Und schließlich haben wir wieder Möglichkeiten gefunden die 3D-View-Station noch schneller zu machen. (jup)
