Steckverbinder Anschluss- und Verbindungsleitungen für sercos und EtherCAT

Escha hat sein Anschlusstechnikprogramm für Feldbussysteme erweitert und bietet nun Anschlusstechnikkomponenten für sercos und EtherCAT an.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

ILME GmbH

N & H Technology GmbH

ESCHA GmbH & Co KG

In den letzten Jahren hat sich sercos zu einem weltweit akzeptierten Echtzeit-Kommunikationsstandard für anspruchsvolle und präzise Anwendungen entwickelt. Die dritte Generation der sercos-Reihe – sercos III – basiert auf Standard-Ethernet und ermöglicht es, Geräte unterschiedlicher Hersteller miteinander zu kombinieren. Mit sercos III kommunizieren beliebige Automatisierungsgeräte wie zum Beispiel Steuerungen, Servoantriebe und E/A-Peripherie über ein einheitliches Ethernet-basiertes Netzwerk. Die Übertragungsgeschwindigkeit beträgt dabei 100 MBit/s.

Mit Zwei-Schalen-Schirmkonzept

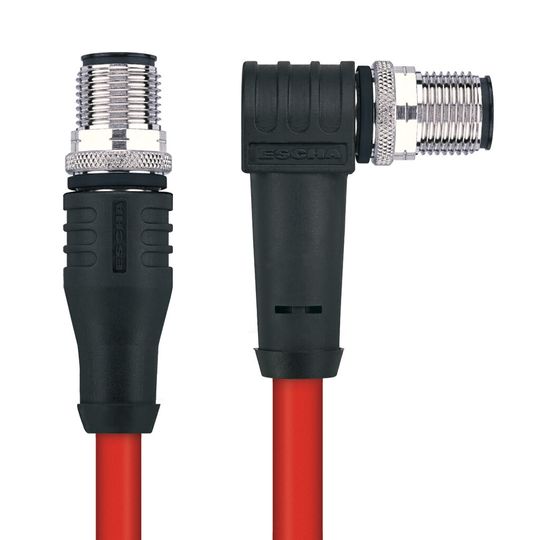

Zur sicheren und industrietauglichen Datenübertragung zwischen den einzelnen Komponenten sind sercos-kompatible Anschluss- und Verbindungsleitungen mit einer schleppkettentauglichen Leitungsqualität (PUR) der Kategorie Cat5e in den Bauformen M12x1 (4-polig, Stecker, gerade/gewinkelt) und RJ45 (4-polig/8polig, Stecker, multiportfähig) erhältich. Bei der Schirmung setzt das Unternehmen auf die selbstentwickelte und patentierte 2SSK-Technologie. Bei diesem Zwei-Schalen-Schirmkonzept erfolgt die Anbindung des Schirms nicht durch eine auf die Leitung gecrimpte Schirmverbindung, sondern durch eine zuverlässige Vercrimpung mit dem Schirmgehäuse. Die abschließende Zwei-Komponenten-Umspritzung garantiert, dass die Rundsteckverbinder die Anforderungen der Schutzklassen IP67, IP68 und IP69K erfüllen.

Auch das Steckverbinderprogramm für EtherCAT-Applikationen profitiert von der 2SSK-Technologie. Neben Anschluss- und Verbindungsleitungen in den Bauformen M12x1 (4-polig, Stecker/Kupplung, gerade/gewinkelt) und RJ45 (4-polig/8-polig, Stecker, multiportfähig) sind für EtherCAT auch M8x1 Anschlusstechnikkomponenten (4-polig, Stecker/Kupplung, gerade/gewinkelt) erhältlich. Diese können wahlweise mit einer schleppkettentauglichen PUR-Leitung oder einer PVC-Leitung für bewegte Anwendungen ausgestattet werden. Beide Leitungsqualitäten erfüllen die Anforderungen der Kategorie Cat5.

Datenpaket fliegend verarbeiten

EtherCAT basiert ebenfalls auf der Standard-Ethernet-Technologie, und bietet den Anwendern unter anderem folgenden Vorteil: Im Gegensatz zu anderen Feldbussystemen werden die Prozessdaten nicht mehr an jeder Komponente zunächst empfangen, dann interpretiert und abschließend kopiert. Stattdessen wird das Datenpaket ‚fliegend‘ verarbeitet. Das bedeutet, dass jedes Gerät die an sich adressierten Daten liest, während das Datentelegramm bereits an das nächste Gerät weitergeleitet wird. Noch während das Telegramm durchgeleitet wird, können gleichzeitig neue Daten eingegeben werden. All das führt im Vergleich zu anderen Systemen lediglich zu einer geringen Verzögerung der Datenübertragung im Nanosekundenbereich und erhöht die Übertragungsgeschwindigkeit.

Geschirmte Varianten haben UL-Zulassung

Seit Ende Mai 2012 sind die geschirmten Varianten der M8x1 und M12x1 Steckverbinder UL-zugelassen. In Kombination mit den ebenfalls UL-zugelassenen PUR-Leitungsqualitäten für sercos und EtherCAT erfüllen die neuen Produktfamilien die Sicherheitsanforderungen für den nordamerikanischen Markt (USA und Kanada). (jup)
