CAD-Daten 3D-Analysen im PDF-Modell

Bei der Entwicklung von einfachen Konstruktionen bis hin zur Entwicklung hochkomplexer Produkte ist die akribische Datenerfassung der Modelle, die Qualitätssicherung und der Abgleich von Veränderungen in jeder Stufe der Planung und Entwicklung unerlässlich. Mit den Tools des deutsch-französischen Softwareherstellers Core Technologie ist es jetzt möglich, 3D-Modelle und Ergebnisse von 3D-Analysen wie Modellvergleiche und Wandstärkenprüfungen ganz einfach in ein PDF-Dokument umzuwandeln.

Anbieter zum Thema

GWJ Technology GmbH

KISSsoft AG

Xometry Europe GmbH

CT CoreTechnologie GmbH

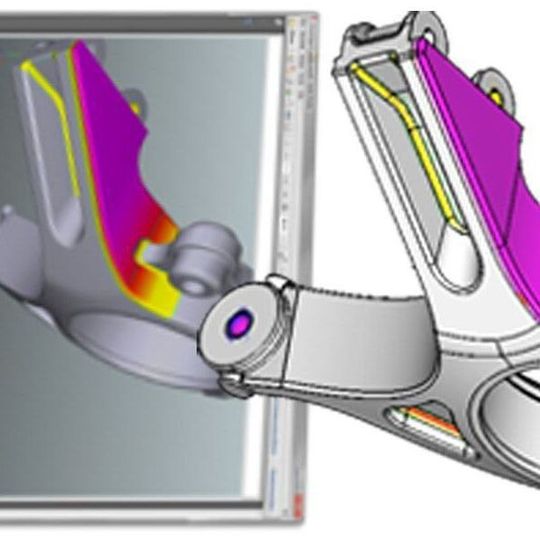

Mithilfe der Konvertierungssoftware 3D Evolution und dem Analyse-Tool 3D Analyzer des Softwareherstellers Core Technologie können alle gängigen CAD-Daten mit Informationen angereichert und in ein PDF-Dokument konvertiert werden. So sind die Vorteile der 3D-Technologie für alle am Entwicklungsprozess Beteiligten mit einem kostenlosen PDF-Reader nutzbar. Konstrukteure, Werkzeugbauer, Techniker, Materialbeschaffer, Einkäufer, Projektmanager und Partner, für die 3D-Inhalte zugänglich sein müssen, können so ganz einfach auf große Datenmengen zugreifen, Änderungen abgleichen und Analyse-Ergebnisse austauschen.

Kommentare schnell erstellen

Mit den sogenannten Annotation-Tools des Programms 3D Analyzer Viewer können 3D-Kommentare, Bemaßungen und Explosionsdarstellungen von CAD-Modellen aller Formate schnell und einfach erstellt werden. Zusätzlich können Analyseresultate wie der Vergleich von Modellen mitsamt Farbinformationen der geänderten Bereiche im PDF-Format abspeichert werden. So werden komplexe Inhalte eindeutig dargestellt.

Änderungen im Entwicklungsprozess der Modelle sind durch die farbigen Markierungen sofort erkennbar und müssen nicht mühsam durch zahlreiche Bildschirmbilder dokumentiert werden. Zudem ist die zeitintensive Erstellung von 2D-Dokumentationen über 3D-Modelle nicht mehr zeitgemäß und sehr fehleranfällig.

Verschiedene Analysetools integriert

Die Analyse-Tools des 3D Analyzer ermöglichen Abstands- und Winkelbemaßungen, Notizen, das Erzeugen von Koordinatensystemen, Bounding Box- sowie Volumen- und Flächeninhaltsberechnungen. Bei der 3D-Analyse stehen Funktionen wie der Vergleich von Bauteilen und Baugruppenstrukturen, die Kollisionsprüfung von Teilen innerhalb von Baugruppen oder zwischen Unterbaugruppen, Wandstärkenprüfungen, Entformungs- und Hinterschnitt-Analysen sowie Spaltmaß- und Abstandsprüfungen in Baugruppen zur Verfügung.

3D-Daten ohne Aufwand kommunizieren

Kostenlose PDF-Reader sind heute bereits auf Millionen von Computern verfügbar und werden auf Workstations, Laptops und Tablets tagtäglich genutzt. Mit den 3D-PDF-Dateien können 3D-Daten ohne zusätzlichen Aufwand gezielt an Mitarbeiter und Partner kommuniziert werden. Das PDF-Format ist sehr komprimiert und durch das geringe Datenvolumen können auch große Baugruppen per Email versendet und einfach durch einen Doppelklick geöffnet werden. Die „3D Analyzer“-Tools sind somit ein perfektes Werkzeug für Viewing mit höchster Performance und garantieren eine optimale Kommunikation von 3D-Inhalten. (mz)
