Winkelgetriebe Zeitlauf präsentiert neues Getriebekonzept

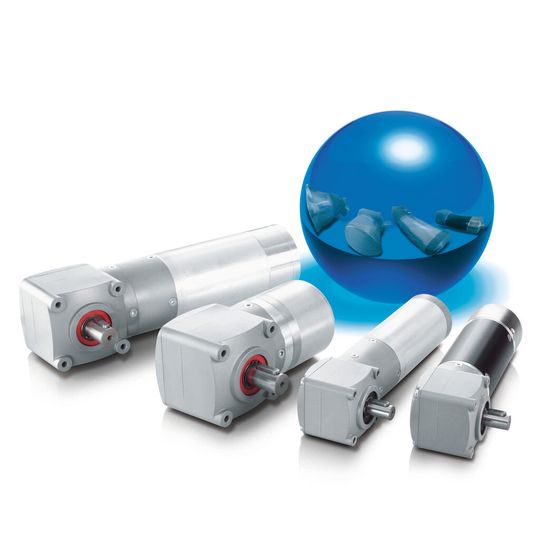

Zeitlauf hat ein neues Getriebekonzept vorgestellt. Etacrownplus kombiniert Kronenrad- und Planetenstufe in einer Getriebeeinheit. Das ermöglicht hohe Leistung bei kompakter Bauweise.

Anbieter zum Thema

Heidrive GmbH

FAULHABER Antriebssysteme

KISSsoft AG

ebm-papst ZEITLAUF GmbH & Co. KG

Für die Entwicklung seiner Etacrown-Winkelgetriebe hat sich Zeitlauf den Vorteil der Kronenradtechnologie zu eigen gemacht: Die Zahnräder wälzen aufeinander ab und gleiten nicht, wie das bei einem Schneckenrad der Fall ist. Aufgrund des deutlich geringeren Energieverlusts ist beim Kronenradgetriebe ein wesentlich größerer Anteil der Leistung als Abtriebsleistung verfügbar. Die neuen Getriebe erreichen einen Wirkungsgrad von mindestens 76 %. Damit werden deutlich kleinere Motoren mit geringerem Energiebedarf benötigt.

Durch konsequente Weiterentwicklung entlang der Kundenanforderungen entstand mit Etacrownplus eines der kompaktesten und leistungsfähigsten Getriebe im Markt. Die Kombination aus Kronenrad- und Planetengetriebe ist in einer einzigen Getriebeeinheit zusammengefasst. Die Leistungsdichte wird von der massiven Bauweise mit Stahlhohlrad und Stahlzahnrädern in der integrierten Planetenausgangsstufe unterstützt. Für eine weitere Optimierung kommt als Eingangsstufe eine vorgeschaltete Performax-Planetengetriebestufe zum Einsatz. So sind starke Untersetzungen von 54:1 bis 289:1 in den zwei Baugrößen 42 und 63 mm standardmäßig in dreistufiger Ausführung verfügbar.

Nenndrehmomente von 10 Nm (Baugröße 42) und 40 Nm (Baugröße 63) belegen bei einem durchschnittlichen Wirkungsgrad von 76 Prozent die Leistungsstärke; Spitzendrehmomente von 25 Nm bzw. 100 Nm sprechen für sich. Durch das Leistungsplus lassen sich äußerst effiziente Antriebslösungen realisieren, da deutlich kleinere Motoren mit geringerem Energiebedarf benötigt werden. Die hohe Leistungsdichte auf geringem Bauraum eröffnet zahlreiche neue Anwendungsperspektiven.

Laufruhe weiter gesteigert

Die für Zeitlauf-Getriebe typische Laufruhe konnte bei Etacrownplus noch weiter gesteigert werden. Schrägverzahnte Planetenräder und ein Hohlrad aus Hochleistungs-Kunststoff in der Planetenvorstufe, die intelligente Verzahnungstechnologie und die wälzoptimierte Auslegung in der Kronenradstufe sowie fünf ölgetränkte Planetenräder aus gehärtetem Sinterstahl in der Ausgangsplanetenstufe sorgen für eine optimale Geräuschreduktion. Ein durchschnittlicher Schallleistungssummenpegel von 39,4 dB(A) ist ein hervorragender Wert.

Minimaler Bauraum, hohe Lebensdauer und Sicherheit im Einsatz

Durch die verbesserten Leistungswerte in Bezug zur Abtriebsleistung, eine kompakte Geometrie und kleinere Motoren ermöglicht Etacrownplus kleinere Einbaumaße bei gleicher Abgabeleistung. Die Getriebeeinheit bildet mit dem Motor eine konstruktive und optische Einheit, da es weder Motor- noch Getriebeüberstände gibt. Dies reduziert den Platzbedarf und erleichtert die Integration in ein Gesamtsystem. Die doppelseitige Lagerung der Abtriebswelle mit Rillenkugel- und hochwertigen Kunststoff-Gleitlagern ermöglicht höchste Radiallasten und eine hohe Getriebelebensdauer von bis zu 20.000 Stunden. Der Einsatz der Kronenradstufe sorgt zudem für maximale Sicherheit, da der Getriebeaufbau keine Selbsthemmung entstehen lässt und somit ein zerstörungsfreies Rückdrehen ermöglicht, beispielsweise bei Stromausfall. (ud)
