Wälzlager Zehn Jahre London Eye: es dreht sich um Lager

Das Millennium Wheel in London dreht sich bereits seit zehn Jahren - dank der Hilfe von zwei FAG Pendelrollenlager in der Nabe. Spezialisten von FAG Industrial Services sorgen für eine fehlerfreie Funktion der über 2,6 Meter großen Wälzlager.

Anbieter zum Thema

Maxon Motor GmbH

Franke GmbH

MESYS AG

Schaeffler Technologies AG & Co. KG

Schaeffler Technologies AG & Co. KG

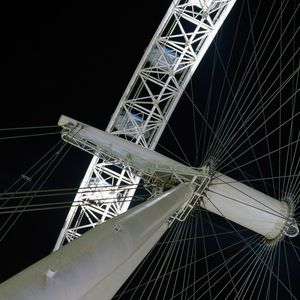

Seit zehn Jahren dreht sich nun in London am Ufer der Themse das Millennium Wheel. Ursprünglich war das Riesenrad nur als vorübergehende Attraktion für einige Jahre geplant. Inzwischen hat es sich jedoch zu einem der größten Besuchermagnete und zu einem Wahrzeichen der britischen Hauptstadt entwickelt. Im Zentrum des Riesenrads: Wälzlager von FAG, um die sich das Rad zuverlässig dreht.

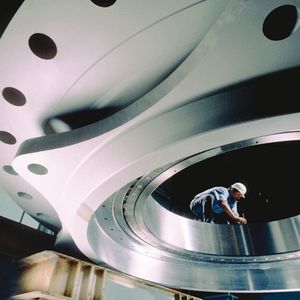

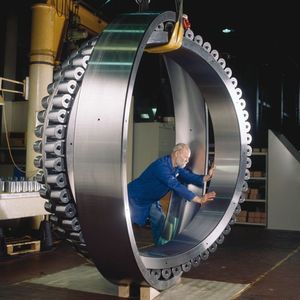

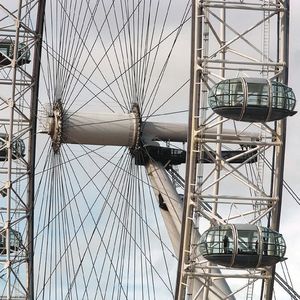

Zum Jahrtausendwechsel 1999/2000 wurde die FAG Nabenlagerung für das „London Eye“ geliefert. Das Riesenrad in London, in dem etwa 1 500 Tonnen Stahl verbaut wurden, dreht sich mit Hilfe von zwei zweireihigen radialen FAG Pendelrollenlagern, die als Fest-Loslagerkombination in die Nabe des Aussichtsrads eingebaut sind. Das Festlager mit einem Außendurchmesser von 2,66 Metern wiegt 6,3 Tonnen und ist fest auf der Welle montiert. Das Loslager mit einem Außendurchmesser von 2,62 Metern und einem Gewicht von 5,2 Tonnen kann sich auf der Welle hin und her bewegen, um so Längenausdehnungen auszugleichen.

Auch ein Ausbau der Wälzlager wäre einfach möglich

Die Pendelrollenlager haben eine Lebensdauer von mehr als 50 Jahren. Erfahrene Spezialisten der Service-Tochter FAG Industrial Services (F’IS) führen regelmäßige Inspektionen durch, um die fehlerfreie und sichere Funktion der Lager über diesen Zeitraum zu gewährleisten. Endoskopische Untersuchungen der Laufbahnen und Wälzkörper lassen eventuelle Beschädigungen schon frühzeitig erkennen. Regelmäßig entnommene Schmierstoffproben werden auf Partikel und Abrieb untersucht.

Sollte dennoch einmal ein Lagerausbau erforderlich werden, gibt es eine Lösung: Da das Loslager eine größere Bohrung (2,1 Meter) als das Festlager (2,04 Meter) hat, kann es über den Festlagersitz „gezogen“ werden. Beide Lager können von einer Seite aus ausgebaut werden. Das Riesenrad hat nur auf der Uferseite eine Stütze. Deshalb würde eine Demontage von der Fluss-Seite aus erfolgen. Der einfache Zugang spart Zeit und Kosten.

Bildergalerie

Bildergalerie mit 6 Bildern

Großgelenklager gleichen Bewegungen des Riesenrads aus

Neben den zentralen Nabenlagerungen sorgen Großgelenklager der Schaeffler-Marke ELGES für den sicheren Stand des London Eye. Die Großgelenklager ermöglichten, dass das Rad beim Aufstellen aus seiner horizontalen Montagelage quer über die Themse in seine vertikale Endposition geschwenkt werden konnte. Seitdem haben die Lager die Aufgabe, kleinste, beipsielweise durch Wind verursachte Bewegungen des Rades auszugleichen, die sonst auf die vergleichsweise starre Stahlkonstruktion einwirken würden.

Das 135 Meter hohe Millennium Wheel war lange Zeit das Größte seiner Art. Doch größere Projekte sind bereits in Bau bzw. in Planung. Für das „Beijing Wheel“ in Peking hat die Schaeffler Gruppe Industrie die Pendelrollenlager für die Naben bereits geliefert. Bei einer Gesamthöhe von 208 Meter stoßen auch die Lager in eine völlig neue Dimension vor: Die beiden FAG Pendelrollenlager haben einen Außendurchmesser von 3,2 Meter, eine Bohrung von 2,6 Meter und eine Ringbreite von 630 Millimeter. Jedes Lager kommt auf ein Gesamtgewicht von über elf Tonnen. Ein Pendelrollenlager in dieser Dimension und mit diesen Anforderungen ist zuvor noch nie gebaut worden.
