Frequenzumrichter Wirkungsgrad mit der richtigen Frequenzumrichtertechnik stärken

In Anlagen zur Ab- oder Restwärmenutzung kann der Wirkungsgrad mit der richtigen Frequenzumrichtertechnik signifikant gesteigert werden. Deshalb hat Sieb & Meyer Features der Geräte-Plattform SD2S auch für diesen Einsatzbereich gezielt modifiziert.

Anbieter zum Thema

Novotechnik Messwertaufnehmer OHG

ISG Industrielle Steuerungstechnik GmbH

KISSsoft AG

SIEB & MEYER AG

Anlagen mit organischem Rankine-Kreisprozess (Organic Rankine Cycle, ORC) dienen zur Erzeugung von elektrischer Energie. Die Systeme zur Ab- oder Restwärmenutzung gelten heute als ausgereift und gewinnen zunehmend an Beliebtheit. In diesem thermodynamischen Prozess können auch kleine Quellen thermischer Energie wirtschaftlich in Elektroenergie umgewandelt werden. So wird beispielsweise die Abwärme von Blockheizkraftwerken dazu genutzt, ein organisches, niedrig siedendes Arbeitsmedium in einem Verdampfer zu erhitzen. Der dadurch erzeugte Druck wird über eine ORC-Turbine entspannt und mittels Generator in elektrische Energie umgewandelt.

„Mit dem ORC-Verfahren wird aus Restwärme, die ansonsten ungenutzt bliebe, Elektrizität erzeugt“, so Ralph Sawallisch, Key Account Manger Einspeisetechnik bei Sieb & Meyer. „Der Wirkungsgrad des Prozesses liegt bei etwa 10 Prozent. Durch die Nutzung der Abwärme kann der Gesamtwirkungsgrad eines BHKW deutlich gesteigert werden. Das ist für die Anlagenbetreiber im Hinblick auf die Amortisation ein ausgesprochen interessantes Ergebnis und für Hersteller von ORC-Anlagen ein entsprechendes Argument.“ Das Verfahren ist auch prädestiniert für die Verwertung industrieller Prozesswärme. Sie entsteht ohnehin in Verarbeitung und Produktion und kann ohne zusätzlichen Primärenergiebedarf zur Stromerzeugung genutzt werden.

Frequenzumrichter auf ORC-Anlagen ausgerichtet

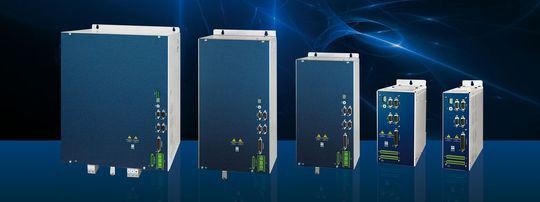

Speziell für den Einsatz von BHKW-Anlagen in höheren Leistungsbereichen mit nachgeschalteten ORC-Systemen hat Sieb & Meyer auf Basis des Frequenzumrichters SD2S für synchrone und asynchrone Hochgeschwindigkeitsmotoren einen Einspeiseumrichter zum Betrieb mit den hochdrehenden Kompressoren entwickelt. Er ist auf den Betrieb mit Drehzahlen von beispielsweise 100.000 U/min und mehr ausgelegt. Durch die Kombination mit weiteren Komponenten wird der vom Generator erzeugte Strom in netzkompatiblen Strom konvertiert. Je nach ORC-Anlage liefern die Lüneburger den Einspeiseumrichter in differenzierten Ausprägungen und in der vom Kunden jeweils gewünschten Form.

(ID:29707110)
