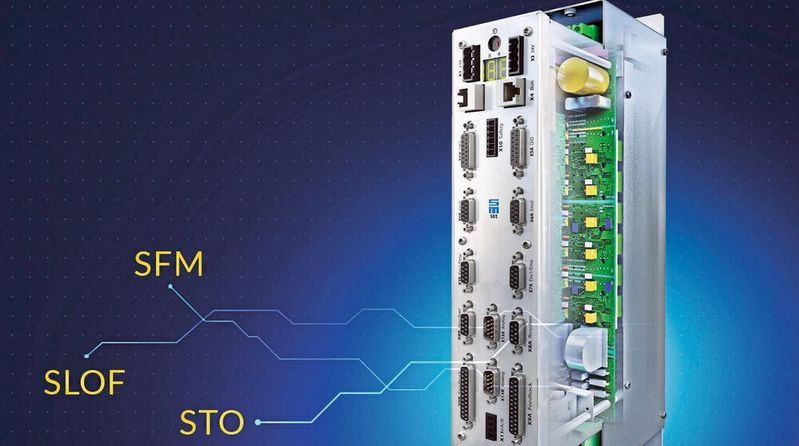

Das Antriebssystem SD2 von Sieb & Meyer stellt mit den sensorlosen Sicherheitsfunktionen SFM und SLOF zwei geberlose Features zur Verfügung, die sowohl das Drehfeld als auch den Stillstand überwachen.

Bei Bearbeitungszentren und Werkzeugmaschinen bestehen speziell im Fall von drehenden Achsen für den Bediener Gefahren durch rotierende Werkzeuge. Eine für die Maschinenhersteller verbindliche Richtlinie regelt entsprechende Maßnahmen bezüglich Betriebssicherheit und Arbeitsschutz. Mit den sensorlosen Sicherheitsfunktionen SFM und SLOF, die im Antriebssystem SD2 implementiert sind, stellt Sieb & Meyer den Maschinenbauern zwei geberlose Features zur Verfügung, die sowohl das Drehfeld als auch den Stillstand überwachen. Das Ergebnis ist eine ebenso funktionale wie kostengünstige Lösung.

Klassische Sicherheitslösungen basieren auf sicheren Drehgebern

„Die Herausforderung für den Maschinenhersteller besteht darin, die Aspekte Personensicherheit und Produktivität gleichzeitig optimal beziehungsweise normkonform umzusetzen“, erläutert Markus Finselberger, Key Account Manager Antriebselektronik bei Sieb & Meyer. „Bei klassischen Sicherheitslösungen müssen die Motoren bzw. Spindeln mit sicheren Drehzahlgebern ausgestattet sein, um gefährliche Betriebszustände erfassen bzw. vermeiden zu können.“ Diese Drehgeber werden wiederum von speziellen Sicherheitskomponenten ausgewertet. Beide Bauteile benötigen Platz in der Maschine bzw. im Schaltschrank, stellen ein Ausfallrisiko dar und müssen installiert, gewartet und nicht zuletzt auch bezahlt werden.

Norm IEC 61800-5-3

Safety-Drehgeber werden vergleichbarer

Die TÜV-zertifizierten Sicherheitsfunktionen des Antriebssystems SD2 von Sieb & Meyer machen zusätzliche Drehgeber an den Spindeln überflüssig, da die Sicherheitsfunktionen:

• „Sicherer Stillstandsmonitor“ (SFM – Safe Frequency Monitor) und

• „Sicher begrenztes Drehfeld“ (SLOF – Safe Limited Output Frequency)

bereits integriert sind.

Mit der Sicherheitsfunktion SFM erkennt der SD2, ob eine geberlose Spindel nach dem Ausschalten den Stillstand erreicht bzw. eine sichere Drehzahlfrequenz unterschritten hat. Solange dies nicht geschehen ist, wird beispielsweise eine Schutztür nicht freigegeben. SFM misst dazu das elektrische Drehfeld des Motors, worüber sich eine genaue Aussage über das mechanische Drehfeld machen lässt. Welche Drehzahlen bzw. Drehfeldfrequenzen als sicher definiert sind, ergibt sich aus der Risikobeurteilung der Maschine, die gemäß der Maschinenrichtlinie erfolgt.

Die Sicherheitsfunktion SLOF stellt sicher, dass eine kritische Drehzahl nicht überschritten wird – zum Beispiel, weil ein Werkzeug durch eine Überdrehzahl bersten könnte und dadurch Personen gefährdet werden. Dafür ermittelt die Funktion die aktuell vom Umrichter erzeugte Drehfeldfrequenz und vergleicht sie mit dem parametrierten Grenzwert. Bei einer Überschreitung des Grenzwerts wird die Endstufe mittels internem STO freigeschaltet, das System erzeugt kein weiteres Drehmoment und somit keine weitere Beschleunigung und die Spindel trudelt aus.

Integrierter Lastindikator

Nicht zuletzt ist in allen Frequenzumrichtern und Servoverstärkern der Serien SD2x und SD4x ein Lastindikator integriert. Dieser wertet den drehmomentbildenden Strom des Motors aus und kann so akustische Körperschallsensoren ersetzen. Laständerungen des Motors werden so mit großer Genauigkeit festgestellt. Daraus lassen sich Rückschlüsse auf einen möglichen Werkzeugbruch bzw. den Verschleiß der Werkzeuge ziehen.
