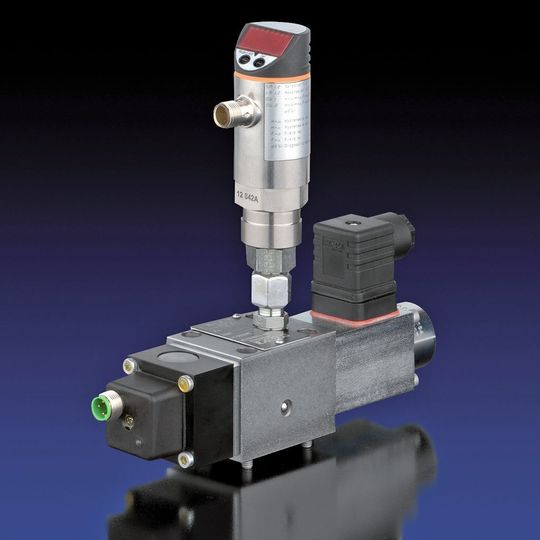

Hydraulikventil Wegesitzventil mit Stellungsüberwachung

HAWE Hydraulik bietet mit der Weiterentwicklung des Wegesitzventils Typ NBVP eine hohe Schaltsicherheit und erfüllt die Anforderungen der ISO 13849.

Neu ist die positive Schaltüberdeckung in der Ausführung als 2/2-Wegeventil mit Stellungsüberwachung. Damit kann der Öldurchfluss zum Zeitpunkt der Schaltung so weit minimiert werden, dass er der Menge einer Leckage bei Wegeschieberventilen entspricht. Zusätzlich wurde die Signalkette für die Stellungsüberwachung optimiert. Der Maschinenanwender kann sich mit dem Typ NBVP Ventil doppelt darauf verlassen, dass der Betriebsdruck eines unter Last stehenden Verbrauchers nicht sinkt. Im geschlossenen Zustand schließt die Kegelsitzkonstruktion Leckagen aus, während des Schaltens sichert die positive Schaltüberdeckung den Betriebsdruck. In der geschlossenen und unbetätigten Stellung ist ein Betriebsdruck bis max. 400 bar bei einem Volumenstrom von max. 20 l/min möglich. Das Anschlussbild entspricht NG6. Das Ventil ist aufgrund seines konstruktiven Aufbaus als leckagefreies Kegelsitzventil besonders für das Spannen von Werkstücken und Werkzeugen in Bearbeitungszentren geeignet. (qui)
