Berechnungs-Software Wälzlager genauer berechnen

GWJ Technology hat die neue Spezialsoftware MESYS RBC zur Berechnung von Wälzlagern zur Verfügung gestellt.

Anbieter zum Thema

GWJ Technology GmbH

Franke GmbH

KISSsoft AG

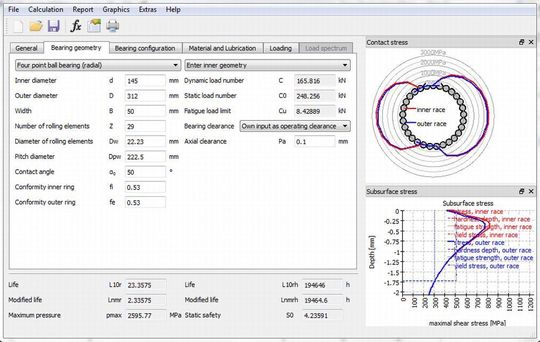

Für besondere Anwendungsfälle sowie für die Auslegung und Konstruktion von Wälzlagern ist eine detailliertere Berechnung unter Berücksichtigung der inneren Lagergeomtrie notwendig. Hierfür bietet GWJ ein leistungsstarkes Werkzeug auf Basis der ISO/TS 16281 mit der neuen Spezialsoftware MESYS RBC. Mit der Software können nicht nur Radial- und Axialkräfte als Belastung vorgegeben werden, sondern auch Momente auf das Lager. Alternativ können auch Verschiebungen und Verkippungen vorgegeben werden. Die Arbeit mit Belastungskollektiven ist ebenfalls möglich. Neben der inneren Lagergeometrie können Effekte, wie beispielsweise Lagerspiel, Spieländerungen durch Wärmedehnung und Passungen, Belastung durch Fliehkraft, Lebensdauerreduktion durch geringe Härte, Schmierstoff, Schmierfilmdicke, Lagersätze aus mehreren Lagern, Hybridlager mit Keramikwälzkörpern, in der Berechnung berücksichtigt werden. Die Lagerinnengeometrie kann vom Anwender vorgegeben oder auch aus den Tragzahlen approximiert werden. Weiterhin ist auch die Berechnung von Stützrollen mit elastischem Außenring möglich. Dabei werden auch die wirksamen Tragzahlen vom Programm ermittelt. Die Berechnung liefert eine Vielzahl von Ergebnissen, wie die Pressungsverteilung auf die Wälzkörper, die Referenzlebensdauer nach ISO/TS 16281, Ausdehnung der Druckellipse, Druckwinkel unter Last sowie das lastabhängige Reibungsmoment und weitere. Die Ergebnisse werden in Form von Protokollen und umfangreichen Grafiken dargestellt. (jup)
