Schraubverbindung Vorspannkraft in der Schraubenverbindung messen

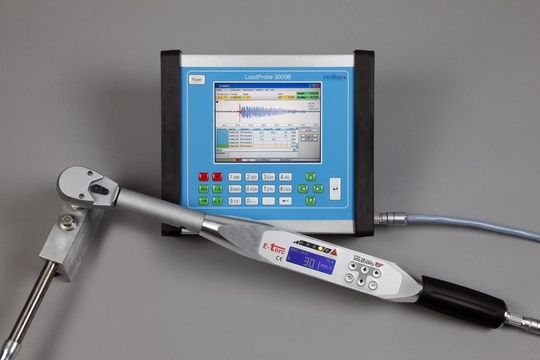

Intellifast hat einen elektronischen Drehmomentschlüssel E-torc II mit integrierter Ultraschall-Vorspannkraftmessung entwickelt. Er baut auf dem mikroprozessorgesteuerten Drehmomentschlüssel E-Torc II.

Anbieter zum Thema

Heidrive GmbH

N & H Technology GmbH

MDESIGN group

Mit dem elektronischen Drehmomentschlüssel - mit und ohne referenzarmloser Drehwinkelmessung - kann neben den klassischen Verschraubungsparametern Drehmoment und Drehwinkel (optional) parallel auch die Vorspannkraft in der Schraubenverbindung gemessen werden. Das dazugehörige Ultraschallmessgerät zeichnet alle Werte auf und dokumentiert die Endwerte und zusätzlich den Verlauf der gemessenen Parameter in einem Diagramm. Die Schrauben werden vorher mit Permanentsensoren oder – für den Einsatz außerhalb der Serienproduktion – mit aufgeklebten Piezo-Sensoren versehen.

Auf zusätzliche Vorspannkraft-Messeinrichtung verzichten

Dieses Werkzeug wird in der Luft- und Raumfahrt bereits seit mehreren Jahren in der Serienfertigung von Triebwerksbauteilen eingesetzt und von einer Vielzahl von Kunden für die Überprüfung von Verschraubungsvorschriften an den Originalbauteilen genutzt. Sein Vorteil liegt darin, dass in der tatsächlichen Einbausituation der Schraube keine zusätzliche Vorspannkraft-Messeinrichtung verbaut (z.B. eingeklemmt) werden muss, die - durch Veränderung des Verbindungsaufbaus selbst - das Messergebnis beeinflussen kann. Die Drehmomentschlüssel sind in den Ausführungen 10 – 150 Nm; 30 – 300 Nm; 100 – 800 Nm lieferbar. (jus)
