Schaltschrank Verlängerungsachse ermöglicht Lasttrennung in tiefen Schaltschränken

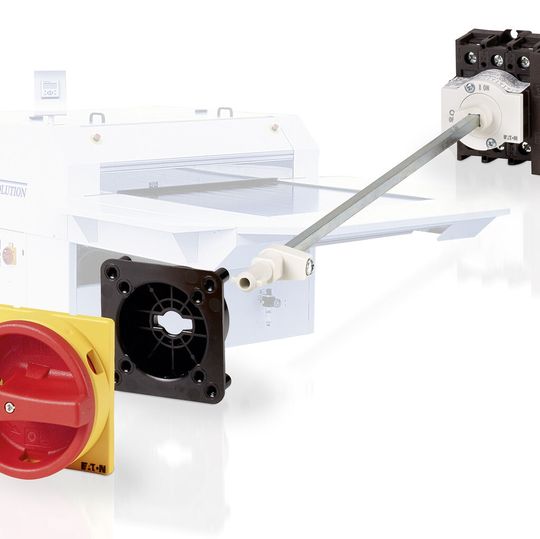

Eaton bietet seine Lasttrennschalter P1 und P3 in Schutzart IP65 jetzt auch als Varianten mit metallischen Verlängerungsachsen für den Einbau in den Schaltschrank an. Eine zuverlässige Lasttrennung in bis zu 600 mm tiefen Schaltschränken ist somit möglich.

Anbieter zum Thema

GGB Heilbronn GmbH

Ruderer Klebetechnik GmbH

Heraeus AMLOY Technologies GmbH

Eaton Electric GmbH Kreditorenbuchhaltung

Mit der metallischen Verlängerungsachse an den Lasttrennschaltern P1 und P3 von Eaton haben Maschinenbauer die Möglichkeit, zuverlässige Lasttrennung im Bereich von 25 bis 100 A in bis zu 600 mm tiefen Schaltschränken sicherzustellen. Damit schützen sie sowohl das Personal als auch die Ausrüstung. Zum Portfolio gehören verschiedene Optionen für Schalter, Handgriff und Achsen, sodass sich je nach Anforderung flexibel ein passendes System zusammenstellen lässt.

Komplettpakete senken Zeit- und Kostenaufwand

Die Komplettpakete, die auch mit konfektionierten schaltbaren Neutralleiter- und Hilfskontakten zur Verfügung stehen, unterstützen den Anwender dabei, Zeit und Kosten bei der Bestellung und Installation einzusparen. Bei den P-Lasttrennschaltern wirkt der Handantrieb in direkter Verbindung auf die Kontakte. Die kompakten Geräte sind ausgelegt für den Einsatz:

• als Hauptschalter mit und ohne Not-Halt-Funktion,

• als Ein-Aus-Schalter sowie

• Wartungs-, Reparatur- oder Sicherheitsschalter.

Dabei gewährleisten sie eine hohe Zuverlässigkeit und lange Lebensdauer. Zudem sind die Leistungsverluste gering.

Zahlreiche Verriegelungsvarianten sichern den Schaltschrank

Zur Montage im Schaltschrank kann der Anwender die Schalter einfach direkt auf die Hutschiene aufsetzen oder in eine Montageplatte einpassen. Die Verlängerungsachsen zur Verbindung zur Tür stehen für Schaltschränke mit Tiefen von 400 und 600 mm zur Verfügung. Entsprechende Knebel und Handgriffe ermöglichen standardmäßig eine Verriegelung im eingeschalteten Zustand des Schalters und sichern die Tür so gegen unsachgemäßes Öffnen unter Spannung. Mit den Schlossverriegelungs-Hauptschaltergriffen kann der Schrank zudem mit bis zu drei 8-mm-Verhängeschlössern abgeschlossen werden. Die Knebel und Handgriffe der K-Linie bieten die Möglichkeit, die Tür auch in ausgeschalteter Stellung zu verriegeln sowie mit zwei 6-mm-Bügelschlössern oder einem Zylinderschloss zu verschließen.

Optional bietet Eaton ein Spezialwerkzeug, mit dem der Bediener die Tür, z.B. zur Fehlersucher ohne Trennung der Spannungsversorgung, auch in eingeschaltetem Zustand entriegeln kann. (sh)
