Rollenführung Verbesserte Laufruhe für robuste Rollenführungen

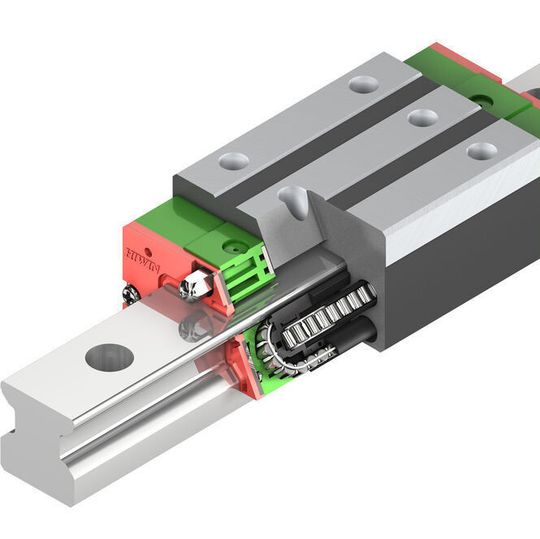

Mit der QR-Serie präsentiert Hiwin neue, hochpräzise Profilschienenführungen mit Synchmotion-Technologie, die für hohe Laufruhe und optimale Gleichlaufeigenschaften sorgt.

Anbieter zum Thema

Franke GmbH

isel Germany GmbH

Heraeus AMLOY Technologies GmbH

HIWIN GmbH

Die neuen Profilschienenführungen der QR-Serie von Hiwin basieren auf den bewährten Führungen der Reihe RG, in denen Rollen als Führungselemente eingesetzt werden. Rollen bieten eine größere Kontaktfläche als Kugeln und gewährleisten eine hohe Steifigkeit und Tragfähigkeit sowie eine verbesserte Momentenbelastbarkeit bei geringerer Größe im Vergleich zu konventionellen Kugel-Profilschienenführungen. In der vierreihigen Rollenlaufbahn sind jeweils zwei Rollenreihen in einem 90°-Kontaktwinkel zueinander und in einem 45°-Winkel zur Schiene angeordnet, wodurch RG-Profilschienenführungen Kräfte in alle Richtungen aufnehmen können.

Bei den Synchmotion-Modellen liegen die Wälzkörper in einer Führungskette, wodurch eine gegenseitige Berührung der Rollen unterbunden wird. Gegenläufige Reibung, wie sie in herkömmlichen Profilschienenführungen entsteht, wird somit verhindert und Gleichlaufschwankungen werden deutlich reduziert. Selbst bei hohen Geschwindigkeiten treten keine unkontrollierten Rollenbewegungen auf. Die Synchmotion-Technologie erleichtert überdies auch den Schmiermitteltransport innerhalb des Laufwagens und sorgt für eine bessere Speicherung des Schmiermittels. QR-Profilschienenführungen eignen sich speziell für Anwendungen in Bearbeitungszentren, Spritzgussmaschinen, Portalfräsmaschinen und in der Holzbearbeitung. Ihre Montagemaße sind identisch mit denen der RG-Serie, sodass die beiden Typen untereinander ausgetauscht werden können. Ab Ende 2013 werden die neuen Linearführungen in vier Baugrößen (25, 30, 35 und 45 mm) zur Verfügung stehen, jeweils wahlweise mit Block- oder Flanschlaufwagen. (ud)

Motek 2013: Halle 5, Stand 5501
