Wälzlager Toroidalrollenlager für schwerste Belastungen

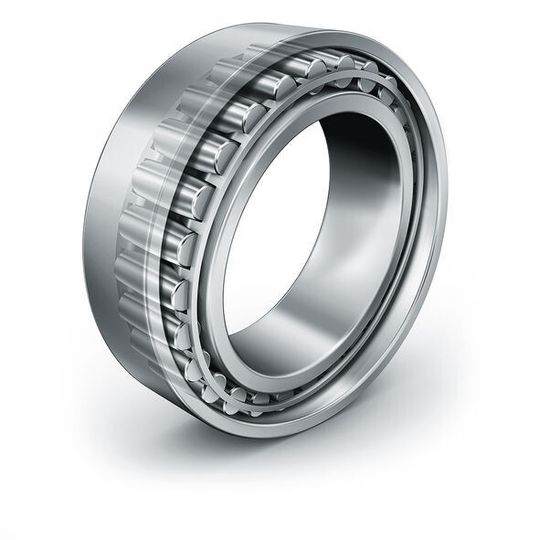

Mit dem FAG-Toroidalrollenlager Torb stellt Schaeffler zur Hannover Messe 2015 eine neue Lagerbauart vor. Es handelt sich dabei um ein winkeleinstellbares Rollenlager der X-Life-Serie.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

IEF-Werner GmbH

KISSsoft AG

Schaeffler Technologies AG & Co. KG

Schaeffler Technologies AG & Co. KG

Das einreihige Wälzlager verfügt über lange, leicht ballige Rollen. Damit vereint es die Winkeleinstellbarkeit eines Pendelrollenlagers mit der axialen Verschiebbarkeit eines Zylinderrollen- oder Nadellagers. Die axiale Verschiebung innerhalb des Toroidalrollenlagers wird ausgegelichen und die Reibung reduziert. Die Fest-Los-Lagerung wird so sicherer und wirtschaftlicher. Das Programm der FAG-Toroidalrollenlager Torb besteht aus acht Reihen.

Die Loslagerausführung aus einem FAG-Toroidalrollenlager und einem Pendelrollenlager als Festlager ist kompakt und erreicht eine hohe Tragzahl. FAG-Toroidalrollenlager Torb gleichen im Lager zwischen Laufbahnen und Rollkörpern große axiale Längenänderungen aus. Auch bei größeren Axialverschiebungen werden die Rollenreihen im festlagerseitigen Pendelrollenlager symmetrisch belastet. Torb dämpft die axiale Schwingung des gesamten Lagersystems. Auf diese Weise wird das Pendelrollenlager weniger belastet. Die Lebensdauer des Lagersystems kann sich so verdoppeln. Auch die Gesamtbetriebskosten (TCO) sinken aufgrund halbierter Stillstandzeiten und reduzierten Instandhaltungskosten. Bisher verwendete Lager lassen sich komplett austauschen, da Torb-Lager in den gleichen ISO-Maßreihen und -Größen gefertigt werden, wie als Loslager zum Einsatz kommende Pendel- oder Zylinderrollenlager.

Selbstführende Rollen und reibungsarmer Lauf

Toroidalrollenlager gibt es in zwei Ausführungen, vollrollig und als Lager mit Käfig. Sie bieten einen geringen Bauraum und auch beim Ausgleich von Schiefstellungen und Axialverschiebungen eine hohe radiale Tragfähigkeit. Die vollrollige Ausführung mit dem Nachsetzzeichen V verfügt dabei über die höhere Tragfähigkeit. Die konkav ausgeführten Laufbahnen im Innen- und Außenring liegen zentrisch zur Lagermitte. Die aufeinander abgestimmten Laufbahnprofile stellen eine ausgeglichene Spannungsverteilung im Lager sowie einen reibungsarmen Lauf sicher. Die Rollen sind selbstführend, d.h. sie nehmen auch bei schiefgestellten Rollen selbsttätig immer die Stellung ein, bei der die Last exakt über die Rollenlänge verteilt ist.

FAG-Toroidalrollenlager Torb sind als Standard bis zu einer Betriebstemperatur von 200 °C maßstabil. Die vollrollige Variante mit dem Nachsetzzeichen V eignet sich aufgrund ihrer hohen Tragfähigkeit beispielsweise für den Einsatz in Stranggießanlagen. Neben Stahl- und Walzwerken sind weitere Einsatzbereiche Förder- und Bandanlagen, Papiermaschinen (z.B. in Trockenzylindern), Schiffsantriebe, Strömungsmaschinen in der Energieerzeugung (z.B. in Ventilatoren), Textilmaschinen, Brecher, Maschinen zur Nahrungsmittelverarbeitung sowie landwirtschaftliche Maschinen. (lz)
