Messtechnik Telemetrisches Torsionsmesssystem erfasst Drehmoment

Der telemetrische Torsionssensor von Manner Sensortelemetrie mit kontaktloser Signalübertragung kombiniert bewährte Dehnungsmessstreifentechnik mit kostengünstiger Applikationstechnik.

Anbieter zum Thema

OSWALD Elektromotoren GmbH

Manner Sensortelemetrie GmbH

Für die Erfassung von Drehmomenten an drehenden Wellen werden heute häufig Telemetriesysteme mit Nahfeldübertragung eingesetzt. Die Erfassung des Drehmoments erfolgt in der Regel auf Basis von Dehnungsmessstreifen. Diese Messstreifen haben sich über viele Jahrzehnte durch ihre Präzision und Flexibilität ausgezeichnet. Leider ist die Montage und die Verschaltung von Dehnungsmessstreifen sehr zeitaufwendig und damit kostspielig. Andere Verfahren wie magnetoresistive oder induktive Verfahren, Winkeldifferenzmessung, etc. sind zwar preiswerter in der Herstellung, jedoch störanfälliger und von niedriger Genauigkeit.

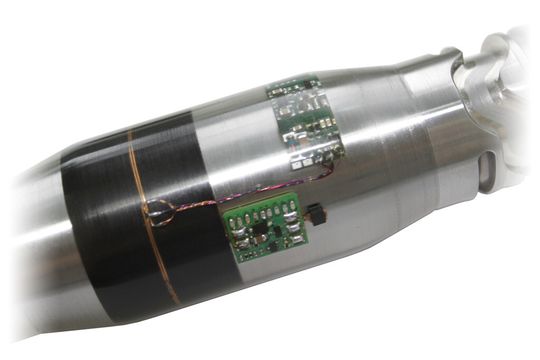

Der telemetrische Torsionssensor von Manner Sensortelemetrie vereint die bewährten Eigenschaften der Dehnungsmessstreifentechnik mit einer extrem kostengünstigen Applikationstechnik. Der Sensor umfasst bereits die Drehmomenterfassung und ist besonders einfach wie eine Briefmarke zu applizieren. Dazu dient ein gemeinsamer Träger für den Torsionssensor auf Dehnungsmessstreifenbasis und der Signalerfassungseinheit mit integriertem Telemetrie Interface.

Das System arbeitet in vorteilhafter Weise berührungslos. Für die Montage ist kein Lötkolben erforderlich. Die Struktur kann an beliebiger Stelle auf den Wellenkörper geklebt werden. Hauptanwendungsbereich ist die kostengünstige Herstellung von Drehmomentsensoren für Serienanwendungen.

Der neue Torsionssensor wurde beim MessTec & Sensor Masters Award 2013 prämiert. (jv)
