Planetengetriebe Stirnrad-Planetengetriebe für den Antrieb von Transportraupen

SGS Sonder Getriebe Service konzipierte hydraulisch angetriebene Stirnrad-Planetengetriebe für Transportraupen, die bis zu 1250 t Last anheben.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

WITTENSTEIN SE

GWJ Technology GmbH

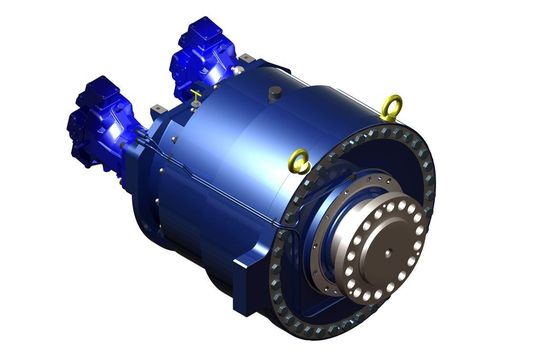

Für das Fahrwerk einer Transportraupe entwickelte SGS Sonder Getriebe Service kompakte und hoch belastbare Stirnrad-Planetengetriebe. Der Antrieb der beiden Getriebe erfolgt hydraulisch über je zwei Axialkolben-Verstellmotoren. Abtriebsseitig werden sie über eine Flanschwelle mit der Transportraupe verbunden.

Die Getriebe sind für Transportraupen konzipiert, die bis zu 1250 Tonnen schwere Kopf- und Fußstationen von Bandanlagen, mobile und semi-mobile Brecheranlagen und andere Tagebaugeräte anheben und an ihren neuen Einsatzort fahren. Kurzfristige Spitzenbelastungen, wie sie bei Kurvenfahrten und an Steigungen erreicht werden, können bis zum 2,3-fachen des Nenn-Abtriebsmomentes betragen. Aufgrund des sehr begrenzten Bauraums müssen die Getriebe äußerst kompakt konstruiert sein. Zudem sind die niedrigen Umgebungstemperaturen am Einsatzort zu berücksichtigen.

Spezielle Schmieröle für Einsatz der Getriebe bei tiefen Temperaturen

"Beim Einsatz von Getrieben unter Tieftemperatur verwenden wir grundsätzlich kaltzähe Stähle und spezielle Schmieröle", betont Hackenberger. Um die hohen Belastung zuverlässig übertragen zu können, richtet SGS ein besonderes Augenmerk auf die Kraft führenden Komponenten. Diese werden mit Hilfe der Finite Element Analyse (FEA) überprüft.

Die beiden Stirnrad-Planetengetriebe kommen in einem chinesischen Kohle-Tagebau zum Einsatz und sind für eine Einsatzdauer von minimal 15 Jahren ausgelegt (mi)
