Steuerung Steuerung mit Spezialmodul für die Laserbearbeitung

Für den Einsatz gepulster Laser hat Schleicher Electronic die Spezialfunktion PSP als Ergänzung zur Steuerung entwickelt. PSP besteht aus einer Software und einem Spezialmodul, das eine hochpräzise Zeitsteuerung auch komplexer Signalfolgen ermöglicht.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

ipf electronic gmbh

ISG Industrielle Steuerungstechnik GmbH

Schleicher Electronic Berlin GmbH

möller pr Agentur für Kommunikation GmbH

Die Steuerung der Laserpulse wird mit der Maschinenbewegung exakt synchronisiert. Der Effekt: Auch bei hoher Maschinengeschwindigkeit ist der Energieeintrag vom Laser absolut gleichmäßig auf die Schnittfläche verteilt.

In der Blechbearbeitung gibt es mehrere Trennverfahren: Stanzen, auch Scherschneiden genannt, Brennschneiden und Laserschneiden. Der Trend geht dabei eindeutig zum Laser, und das hat gute Gründe: Das Verfahren gewährleistet eine präzisere und schnellere Verarbeitung auch bei komplexen Umrissen oder an schlecht zugänglichen Stellen sowohl im zwei- als auch dreidimensionalen Bereich bei sehr guter Schnittqualität.

Optimale Abstimmung mit der Steuerung

Voraussetzung dafür ist allerdings eine optimale Abstimmung des Lasers mit der Bewegungssteuerung. Denn die Laser-Optik muss durch Servo-Achsen über das Material bewegt bzw. das Werkstück unter dem Laser entlang geführt werden. Das Problem: Verschiedene Komponenten begrenzen die Bewegungsführung des Werkstücks: Die bewegten Massen, die Leistungsfähigkeit der Antriebstechnik wie auch die zulässige Maschinen- und Werksstückbelastung erfordern Geschwindigkeitsänderungen in der Führung entlang der Schnittbahn. Diese Brems- und Beschleunigungsvorgänge erschweren eine gleichmäßige Laserarbeit bei voller Leistung. Die Folge: Der Laser durchtrennt das Material nicht oder produziert unscharfe Kanten.

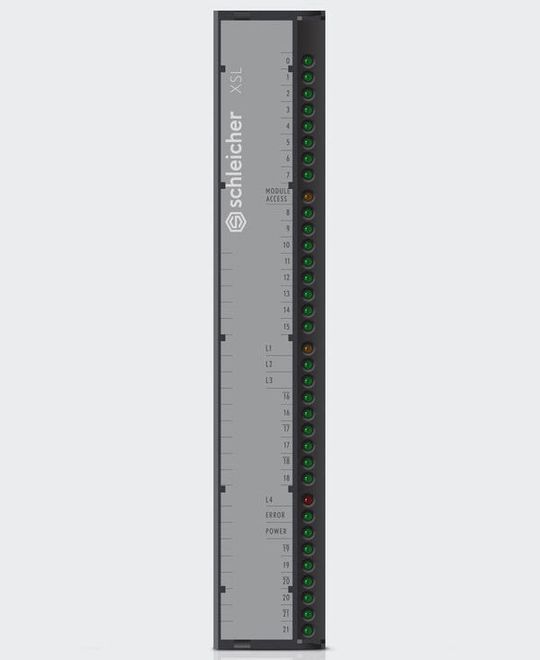

Die Schwierigkeit ist also, die Intervalle der Bewegungsführung und des Lasers über das Steuerungsmodul in Einklang zu bringen. Schleicher Electronic hat genau für diese Anforderungen der Laserbearbeitung das Spezialmodul Pro Numeric XSL entwickelt, das in Verbindung mit der Berechnungs-Software innerhalb der CNC die Bewegungsdaten der Steuerung mit den Anforderungen des Lasers in Echtzeit verknüpft. Diese Kombination PSS erzeugt komplexe Pulssignalfolgen, die den Laser selbst bei einer hohen Maschinengeschwindigkeit hochpräzise steuern und eine gleichmäßige Pulsfolge auf Oberflächen garantieren. Dabei berücksichtigt PSP auch die Begrenzungen der Laser-Strahlquellen, sodass eine unzulässige Überbelastung und damit überhöhter Verschleiß vermieden werden. Ein weiterer Vorteil: Der PSP unterstützt auch komplexe Mehrfachbewegungen. Und: Selbst Roboter können in die Bearbeitung integriert werden.

Abgerundetes Gesamtpaket

Der PSP hat sich bereits bewährt: Er ist beispielsweise in Asien bei der Fertigung von Oberflächen in der Hightech-Branche im Einsatz, u.a in der Fertigung der Displays moderner 3D-TV-Geräte. Nicht zuletzt deshalb, weil er problemlos mit unterschiedlichen Antriebssystemen kombinierbar ist – aufwendiges Umrüsten entfällt. Darüber hinaus unterstützt Schleicher Electronic Lösungsanbieter von Laser-Technologien mit einem umfangreichen Engineering. Neben der Entwicklung und dem Verkauf des PSP hilft Schleicher bei der Konzeption, Implementierung und Inbetriebnahme der Software. Auch Service-Leistungen gehören zum Leistungsspektrum des führenden Anbieters auf dem Markt.

Neben diesem Special-Feature in der Laserbearbeitung entwickelt, fertigt und vertreibt Schleicher Electronic außerdem sowie kombinierte CNC/SPS-Steuerungen für den hochwertigen Maschinenbau als auch komplette Steuerungssysteme: Integrierte SPS für verlässliche Prozessabläufe, Sicherheitstechnik für den Maschinen- und Personenschutz, I/O-Systeme, hochdynamische Antriebstechnik, Visualisierungslösungen in allen Größen und für alle Herausforderungen als auch Integration in Netzwerke gehören zum Portfolio des Konzerns. (jv)

SPS IPC Drives: Halle 2, Stand 440
