Energieführung Spezielle Energieführungsketten für großformatige Schläuche

Die Konstrukteure bei Holz-Her vertrauen bei der Führung der Leitungen für Energie und der großformatigen Absaugschläuche ihrer Druckbalkensägen auf Energieführungsketten von Kabelschlepp.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

Baß Antriebstechnik GmbH

SAB Bröckskes GmbH & Co KG

TSUBAKI KABELSCHLEPP GmbH

Platten aus Holz oder Holzfaserwerkstoffen wie MDF zählen zu den am häufigsten eingesetzten Materialien im Bau und Innenausbau sowie bei der Produktion von Möbeln und Einrichtungsgegenständen. Spezialisten für das präzise, aufrissfreie und wirtschaftliche Aufteilen von Platten aus unterschiedlichsten Materialien sind die horizontalen Druckbalkensägen des Spezialmaschinenbauers Holz-Her aus dem schwäbischen Nürtingen. Je nach Anwendungsbereich bietet das Unternehmen die unterschiedlichen Sägetypen: Cut 6010, Cut 6120, Cut 6210 und Cut 6310 an.

Sicherer Halt durch Druckbalken und Spannzangen

Für den sicheren Halt beim Sägen sorgen die Druckbalken mit Spannzangen, die diesem Sägetyp den Namen geben. Die Druckkraft des Balkens ist über eine Steuerung frei einstellbar. So wird eine Beschädigung der teilweise sehr empfindlichen Plattenmaterialien verhindert. Durch eine in den Druckbalken integrierte Restschnitteinrichtung können die Platten komplett ausgenutzt werden. Dazu fahren die Spannzangen in den ausgesparten Druckbalken ein. Lange, schmale Werkstücke werden von einer pneumatisch eingestellten Winkelpressvorrichtung sicher in Position gehalten und gegen ein stabiles Anschlaglineal gedrückt.

Oberflächengehärtete Führungen für Sägearbeiten bis 110 mm

Für höchste Genauigkeit beim Sägen sorgen spezielle oberflächengehärtete Führungen für Sägewagen, Sägeaggregat und Breitenanschlag. Sie sind unmittelbar unterhalb der Schnittlinie angebracht und garantieren einen ruhigen Lauf und vibrationsfreien Schnitt. Damit lassen sich einzelne Platten, aber auch ganze Plattenpakete, die bei der Druckbalkensäge Cut 6310 eine Stärke von bis zu 110 mm haben können, aufteilen. Für besonders wirtschaftliche und effiziente Arbeitsprozesse lassen sich die Druckbalkensägen problemlos an ein automatisiertes Plattenlager anbinden.

Energieführung für mitfahrende Absaugung

Um ein sauberes Arbeiten zu gewährleisten, wird der beim Sägen zwangsläufig entstehende Staub über eine zentrale, am Sägewagen mitfahrende Absaugung direkt dort abgesaugt, wo er entsteht. Die Konstruktion des auf Linearführungen fahrenden Sägewagens mit integrierter Absaugung war für die Ingenieure bei Holz-Her eine herausfordernde Aufgabe. "Wir mussten eine Lösung finden, mit der sowohl die Versorgungsleitungen für Strom und Pneumatik als auch der große Schlauch der Staubabsaugung sicher und zuverlässig geführt werden können", erläutert Ing. Franz Hackl, Produktentwickler für Druckbalkensägen bei Holz-Her (Österreich). "Je nach Maschinentyp hat dieser Schlauch eine Nennweite von 120 oder 140 mm und muss so geführt werden, dass er den Bewegungen des Sägewagens problemlos folgen kann."

Aufbau-Rahmensteg ermöglicht Führung von sehr großen Schläuchen und Leitungen

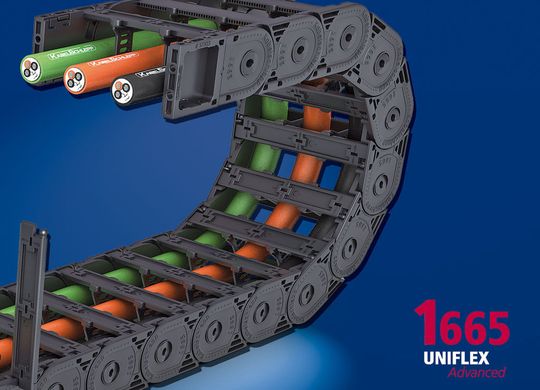

Gemeinsam mit der österreichische Kabelschlepp-Vertretung Robert Ganglberger wurde eine Lösung schnell gefunden. Kabelschlepp entwickelte speziell für Holz-Her einen neuen Aufbau-Rahmensteg für die Kunststoffkette Uniflex Advanced 1665. Mit diesem Aufbau-Rahmensteg können selbst Leitungen und Schläuche sicher geführt werden, deren Durchmesser sehr viel größer als die lichte Höhe der Kettenglieder ist – wie beispielsweise die Absaugschläuche bei Holz-Her. Je nach Einbausituation können die Aufbau-Rahmenstege im Innen- oder Außenradius der Energieführungskette montiert werden. Zur Führung weiterer Leitungen mit kleinem Durchmesser wie den Elektroleitungen und Pneumatikschläuchen des Sägewagens werden die Kammern unter der Hauptkammer genutzt. Hier lassen sich für eine zusätzliche Separation der Leitungen Trennstege einsetzen. Die Aufbau-Rahmenstege sind in unterschiedlichen Innenhöhen von 114 mm, 139 mm, 164 mm und 189 mm erhältlich. Je nach Schlauchdurchmesser lässt sich so problemlos eine geeignete Lösung für eine zuverlässige Führung finden.

Teil 2: Vorteile des Aufbau-Rahmenstegs
