Rundschnüre sind statische Dichtungen, die in zahlreichen Anwendungen Einsatz finden. Bei deren Auswahl gilt es viele Faktoren zu berücksichtigen, wobei speziell die jeweiligen Dichtungswerkstoffe eine große Rolle spielen.

Vollkommen plane und auf den Nanometer genau gefertigte Bauteile sind großindustriell nicht realisierbar. Die fertigungsbedingten Toleranzen, Unebenheiten und andere Materialfehler von Konstruktionsteilen aus Metallen oder harten Kunststoffen werden durch Dichtungen ausgeglichen. So kann der ungewollte Stofftransfer zwischen zwei Räumen verhindert werden. So halten sie beispielsweise das Öl im Schmierkreislauf eines Motors oder verhindern den Austritt gefährlicher Substanzen wie korrosiver Säuren oder gesundheitsgefährdender Lösungsmittel.

Dynamische und statische Dichtungen

Man unterscheidet zwischen dynamischen Dichtungen wie Wellendichtringen, bei denen translatorische oder rotatorische Bewegung zwischen den Dichtstellen stattfindet, und statischen Dichtungen, zu denen neben O-Ringen auch Dichtungsprofile und Rundschnüre zählen. Rundschnüre sind Stränge aus extrudierten Polymeren mit endlicher Länge. Sie weisen einen kreisrunden Querschnitt auf, ähnlich eines aufgeschnittenen O-Rings, und kommen in zahlreichen Anwendungsgebieten zum Einsatz. Die Halbzeuge werden vorwiegend als statische Dichtungen verwendet, etwa zum Abdichten von Rohrverbindungen, Armaturen und Pumpengehäusen oder im Behälter- und Containerbau. Im Pharma- und Lebensmittelbereich oder der Medizintechnik finden spezielle Dichtschnüre mit entsprechenden FDA- und BfR-Zulassungen, z.B. aus Silikon oder EPDM/PP, häufige Verwendung.

Hydraulikzylinder

Auf die richtige Dichtung kommt es an

Die Dichtwirkung kommt durch die Deformation des Querschnitts beim Einbau zustande. Aufgrund der Rückstellkraft der gummielastischen Werkstoffe dehnt sich die zuvor komprimierte Dichtungsschnur im Einbauraum wieder aus – soweit es die geometrischen Rahmenbedingungen zulassen – und gleicht so kleine Materialfehler und Fertigungstoleranzen dichtschließend aus. Für eine ideale Abdichtung sollte die Schnurstärke möglichst groß gewählt werden, wobei auf räumliche Einschränkungen zu achten ist, etwa Breite und Höhe einer vorliegenden Nut.

Auswahlkriterien für Rundschnurdichtungen

Bei der Auswahl einer geeigneten Rundschnurdichtung im Vorfeld u.a. folgende Punkte zu klären:

• Welcher Temperatur- und Druckbelastung ist die Dichtungsschnur ausgesetzt?

• Ist die Anwendung statischer oder dynamischer Natur?

• Wie sind die vorliegenden Spaltbreiten dimensioniert?

• Wie ist die Güte der Oberflächen der abzudichtenden Teile?

Beim Einbau der Rundschnur ist die sorgfältige Füllung der Nut und Verpressung sehr wichtig: Die Dichtung darf dabei nicht beschädigt werden, etwa durch scharfkantige Montagewerkzeuge oder Unebenheit wie Kerben, Kratzer oder Grate im Einbauraum. Aus demselben Grund müssen auch alle Partikel wie z.B. Staub, Schmutz oder Metallreste gründlich entfernt werden.

Ein großer Vorteil von Dichtungsschnüren: Sie können bei Reparatureinsätzen vor Ort passend zugeschnitten und bei Bedarf auch zu Rundschnurringen stoßverklebt oder – abhängig vom Material – stoßvulkanisiert werden.

CO2-Reduktion

Auf möglichst kleinem Fuß

Gängige Werkstoffe und Einsatzgebiete:

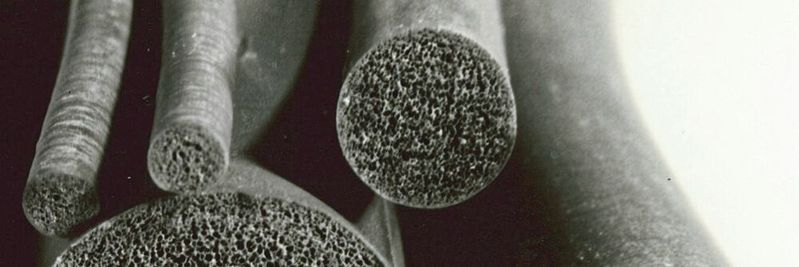

Dichtungsschnüre sind in unterschiedlichen Werkstoffen erhältlich, sowohl aus elastomerem Vollmaterial als auch aus Moosgummi.

- Ethylen-Propylen-Dien-Kautschuk (EPDM)

Schwarz eingefärbte EPDM-Rundschnüre mit Shore-Härten A von 80° sind im Temperaturbereich von -25 °C bis 120 °C vielseitig einsetzbar. Aufgrund ihrer Inertheit gegenüber vielen Säuren, Laugen, Ozon, heißem Wasser und Dampf sowie anderen polaren Lösungsmitteln werden sie vor allem in der Chemietechnik, im Anlagen- und Maschinenbau eingesetzt. Weiterhin weisen sie sehr gute Witterungs-, Ozon-, und Alterungsbeständigkeit auf und vertragen problemlos häufige Wechsel zwischen Kälte und Wärme.

Dies gilt auch für Moosgummi-Dichtschnüre aus EPDM mit geschlossener Haut. Aufgrund ihrer geschäumten Struktur sind sie deutlich weicher als das Vollmaterial und besitzen eine Shore-Härte A von lediglich 20°.

- EPDM/PP (als Thermoplastisches Elastomer auf Olefinbasis, TPE-O)

Dichtschnüre aus diesem Elastomer-Thermoplast-Gemisch aus EPDM und Polypropylen (PP) liegen in zwei Ausführungen vor. Zum einen in technischer Qualität, schwarz eingefärbt, in Shore-Härte A 65°. Diese Gummidichtungen sind gegenüber vielen Säuren, Laugen, polaren Lösungsmitteln und Oxidationsmitteln beständig. Abstriche müssen gegenüber Mineralölen und Hydraulikflüssigkeiten gemacht werden.

Zum anderen in FDA- und BfR-konformer Lebensmittelqualität, in beigem Farbton. Neben der Pharmatechnik, Medizintechnik und Lebensmitteltechnik kommen sie auch in der Biotechnologie, der Abfülltechnik sowie im Maschinenbau zum Einsatz.

Dichtungen

Neue Hochleistungsbeschichtung verlängert Wartungsintervalle

- Silikon (VMQ)

Silikonkautschuk kommt als Werkstoff für Dichtungen in der Chemietechnik, der Labortechnik und dem Maschinenbau zum Einsatz. Technische Qualitäten mit rotbrauner Färbung können in Temperaturbereichen von -60 °C bis 220 °C eingesetzt werden. Darüber hinaus werden auch Typen aus einem Spezial-Silikon-Compound für Hochtemperaturanwendungen angeboten, die kurzfristig sogar bis 300 °C belastet werden können. Beide Ausführungen sind verwitterungs- und alterungsbeständig, zudem weisen sie eine hohe chemische Beständigkeit gegenüber diversen synthetischen, pflanzlichen oder tierischen Ölen, Lösungsmitteln und Hydraulikflüssigkeiten auf.

Für die Pharma- oder Lebensmittelindustrie stehen ferner auch Dichtungsschnüre in medizinischer Qualität zu Verfügung. Sie sind lebensmittelecht, vollkommen geschmacks- und geruchsfrei und enthalten keine extrahierbaren Bestandteile.

Moosgummi-Rundschnüre aus Silikon sind elastisch und mit einer Shore-Härte A von 15° sehr weich. Sie sind wie das Vollmaterial äußerst hitzebeständig und werden daher unter anderem im Hochtemperaturbereich eingesetzt.

- Thermoplastische Elastomere auf Styrolbasis (TPE-S)

In der Pharma- und Lebensmitteltechnik wird als Werkstoff für Dichtungen anstelle von Kautschuk häufig TPE-S eingesetzt. Aus diesem Material gefertigte Rundschnurdichtungen aus Vollmaterial oder Moosgummi sind lebensmittelecht gemäß FDA und BfR.

Dichtungsschnüre aus TPE-S besitzen sehr gute elastische Eigenschaften und sind temperatur-, witterungs- und alterungsbeständig. Dank ihrer überdurchschnittlichen mechanischen Belastbarkeit können sie zudem ohne Bedenken im Anlagen- und Behälterbau eingesetzt werden.

Brennstoffzellen

Dichtwerkstoffe für den Betrieb von Brennstoffzellen

- Acrylnitril-Butadien-Kautschuk (NBR)

Für Rundschnüre im Bereich Standarddichtungen ist Acrylnitril-Butadien-Kautschuk (NBR) in Shore-Härten A von 50° und 70° der meisteingesetzte Werkstoff. Dies liegt an dessen guten mechanischen Eigenschaften, wie zum Beispiel dem hohen Abriebwiderstand oder der geringen Gasdurchlässigkeit, und seiner hohen Resistenz gegenüber pflanzlichen, tierischen und mineralischen Ölen. Zusammen mit dem niedrigen Preis prädestiniert diese hervorragende Beständigkeit gegenüber aliphatischen Kohlenwasserstoffen Nitrilkautschuk als Werkstoff für Dichtschnüre mit Kontakt zu Schmierölen und Kraftstoffen wie Benzin und Diesel. So ist es kaum verwunderlich, dass aus NBR extrudierte Gummi-Profile und Dichtungen häufig in der Automobilindustrie, im Anlagen- und Motorenbau zum Einsatz kommen – auch in Form von Benzinschläuchen.

- Dichtschnüre aus Naturkautschuk (NR)

Dichtschnüre aus Naturkautschuk mit Shore-Härten A von 45° und 50° in beige oder rot sind für Anwendungen in einem Temperaturfenster von -40 °C bis 80 °C gedacht, bei denen es auf ein sehr gutes elastisches Verhalten bei gleichzeitig hoher Reißfestigkeit ankommt. Spezielle High-Pharm-Varianten erfüllen die Anforderungen der FDA- und BfR-Regularien und somit auch den Vorgaben der Europäischen Pharmacopoeia.

Spannmittel

Sicher und sanft zupackende Dichtungslösung

- Chloropren-Kautschuk (CR)

Ähnlich wie Gummischnüre aus Naturkautschuk zeichnen sich Dichtungsschnüre aus Chloropren durch gute elastische Eigenschaften, gute Abriebfestigkeit und Beständigkeit gegenüber verdünnten Säuren und Laugen aus. Sie sind im Bereich von -25 °C bis 90 °C einsetzbar und weisen eine gute Alterungs-, Witterungs- und Ozonbeständigkeit auf. Aus Polychloropren gefertigte Dichtschnüre stehen auch in einer geschäumten Moosgummi-Variante mit geschlossener Haut zur Verfügung.

- Polytetrafluorethylen (PTFE)

Rundschnurdichtungen aus ungesintertem PTFE eignen sich vor allem für das Abdichten von Armaturen und Pumpengehäusen, die Arbeitstemperatur liegt dabei im Bereich von -100 °C bis 250 °C. Das Material widersteht nahezu allen Chemikalien, versprödet, quillt oder verklebt nicht und vermag sich dank seiner guten Formbarkeit auch unebenen Flächen anzupassen. Ein weiterer Vorteil ist seine physiologische Unbedenklichkeit.

Als Unterschied zu den zuvor beschriebenen Rundschnur-Typen ist hier hervorzuheben, dass ungesinterte PTFE-Dichtschnüre nicht gummielastisch sind und daher keine Rückstellkraft besitzen. Einmal deformiert, behalten sie also die Verformung bei, was die Wiederverwendbarkeit solcher Dichtungsschnüre stark einschränkt.

Dichtung

Gedämpfter Antriebsstrang und leichtere Fahrwerke

- Fluorkautschuk (FKM / FPM)

FPM- bzw. FKM-Rundschnüre kommen bei hoher thermischer Belastung und hohen Anforderungen an die chemische Beständigkeit zum Einsatz. Ihre Arbeitstemperatur liegt zwischen -20 °C und 200 °C. Sie sind resistent gegenüber einer Vielzahl von Chemikalien wie Säuren, Laugen, Ozon, unpolaren – auch chlorierten – Lösungsmitteln sowie Kraftstoffen, Fetten und Mineralölen. Bei polaren Lösungsmitteln weist Fluorkautschuk jedoch Schwächen auf.

Bei Moosgummi-Rundschnurdichtungen aus Fluorkautschuk sind die Gasdichtigkeit, Dauerelastizität und die lange Lebensdauer auch bei höchster Druckverformung hervorzuheben.

Moosgummi vs. Zellkautschuk

Moosgummi und Zellkautschuk werden aus Natur- oder Synthese-Kautschuken hergestellt, unterscheiden sich in ihrer Materialstruktur jedoch grundlegend. Moosgummi besitzt eine gemischtzellige Struktur mit überwiegend offenen Zellen. Durch eine dichte und elastische Außenhaut ist es besser vor Fremdeinwirkungen geschützt als Zellkautschuk, bei beschädigter Oberfläche können sich Moosgummidichtungen jedoch mit Flüssigkeit vollsaugen.

Zellkautschuk hat dagegen keine Außenhaut, aber geschlossene Zellen, weshalb er wasser- und luftdicht ist. Aus beiden Materialien werden neben Dichtungsschnüren auch verschiedene Profile, Formteile oder Platten für den Fenster- und Türenbau, die Lüftungstechnik oder den Akustikbereich gefertigt. (jv)
