Kompaktdrehgeber SIL-Geber mit Powerlink/Opensafety erhält Zertifikat

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

TR-Electronic GmbH
Lenord, Bauer & Co. GmbH
eks Engel FOS GmbH & Co.KG
microsonic GmbH

Die funktional sichere Drehgeberserie CD_528 von TR Electronic mit den Schnittstellen/Protokollen Profinet/Profisafe und Ethernet/IP mit CIP Safety erhielt nun auch das Zertifikat für die Version mit Ethernet Powerlink und Opensafety-Protokoll.

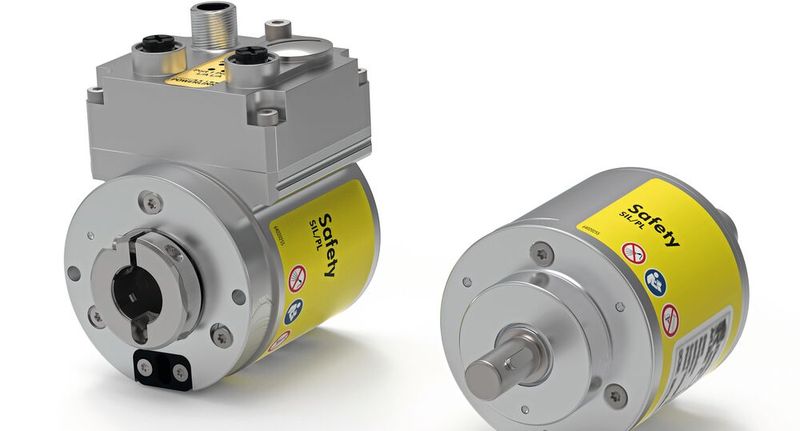

Die funktional sichere Drehgeberserie CD_528 von TR Electronic erhielt nun auch das Zertifikat für die Version mit Ethernet Powerlink und OpenSafety-Protokoll. (Bild: TR-Electronic)
Die funktional sichere Drehgeberserie CD_528 von TR Electronic erhielt nun auch das Zertifikat für die Version mit Ethernet Powerlink und OpenSafety-Protokoll.
(Bild: TR-Electronic)

Diese neue Produktvariante baut auf dem bewährten und technologisch aktuellen Baukasten der SIL-Drehgeber im Baumaß 58 mm auf und nutzt gleichzeitig die Erfahrungen, die mit Powerlink in der größeren Serie CD_75 gewonnen werden konnten.

Neue Plattformen und Einsatzbereiche

Damit erschließt sich für Nutzer der kompakten Sicherheitsdrehgeber nun auch die Steuerungswelt von B&R sowie anderen Systemen, die sichere Kommunikation über Powerlink mit Opensafety nutzen.

Die funktional sicheren Drehgeber passen sich nicht nur hinsichtlich ihrer Schnittstelle an die Anwendung an: Mechanisch stehen Anbindung per Vollwelle, Aufsteckhohlwelle (Sacklochwelle) und durchgehender Hohlwelle an. Die Wellendurchmesser variieren bis 12 mm bei Vollwelle und 15 mm bei Hohl- und Sacklochwelle. Wie für sicherheitsgerichtete Messsysteme erforderlich wird der Formschluss der Antriebswelle durch eine Nut-Passfeder-Verbindung gesichert, für die Hohl- und Sacklochwellen gibt es eine SIL-taugliche Drehmomentstütze aus Federblech.

Auch in der Abtasttechnologie sind Freiheitsgrade vorhanden, mit denen das Messsystem zielgerichtet auf die Anforderungen angepasst wird.

Zusatzschnittstelle für Geräte mit optischer Abtastung

Ob vollmagnetische Abtastung oder mit der schnellen hochauflösenden Abtastung der optischen Positionserfassung: die Drehgeber gibt es wahlweise für Anwendungen nach SIL2/PLd oder SIL3/PLe. Eine Besonderheit gilt für die Geräte mit optischer Abtastung als Option: Zusätzlich zum sicheren Bus-System wird der Positionswert auch über eine SSI- oder Inkrementalschnittstelle (nicht sicherheitsgerichtet) ausgegeben. Mit dieser Zusatzschnittstelle können z. B. unterlagerte Regelkreise versorgt werden, ohne den Umweg über die Steuerung zu gehen.

Gleichzeitig gibt es in allen Varianten (je nach Möglichkeiten des Schnittstellenprotokolls) nicht nur die gesichert übertragenen Istwerte, sondern auch die direkten Messwerte eines Drehgebers ohne zusätzliche Absicherung, dafür meist mit erheblich kürzerer Zykluszeit.

Technische Daten zum Herunterladen

Auf der Homepage der TR Electronic sind detaillierte technische Daten, Anleitung sowie die sicherheitstechnischen Kennwerte zum direkten Einlesen in handelsübliche Planungs- und Auslegungswerkzeuge zu finden. Als besonderer Service sind auch die EPLAN-Makros für alle Ausführungen direkt von der Homepage zu laden.
