Netzrückspeisung SEW erweitert Produktreihe um Netzrückspeisungen

SEW-Eurodrive erweitert seine Produktreihe Movidrive B um Netzrückspeisungen und dazu angepasste Motorwechselrichter im Bereich von 160 bis 315 kW. Besonders bei Applikationen mit hohem Energiepotenzial in Senk- und Bremsbewegungen der Lastzyklen wie Portalkräne oder Regalbediengeräte lässt sich so der Gesamtenergieverbrauch senken.

Anbieter zum Thema

OSWALD Elektromotoren GmbH

GGB Heilbronn GmbH

N & H Technology GmbH

SEW-EURODRIVE GmbH & Co KG

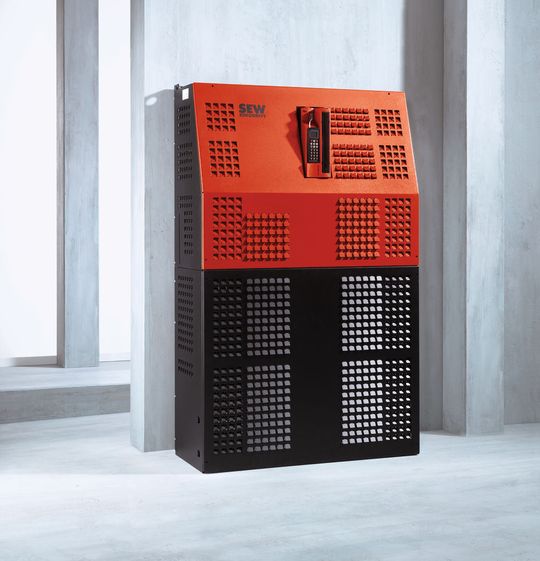

Der Applikationsumrichter Movidrive B von SEW-Eurodrive sind bereits in vielen Branchen im Einsatz. Zwei neue Produkte ergänzen jetzt das Konzept: die Netzrückspeisung MDR61B und der Motorwechselrichter MDX62B.

Applikationen mit Energiepotenzial in Senk- und Bremsbewegungen der Lastzyklen wie Portalkräne, Hubwerke oder Regalbediengeräte lassen sich an rückspeisefähigen Frequenzumrichtern betreiben. Somit wird anfallende Bremsenergie nicht mehr über Bremswiderstände in Verlustwärme umgewandelt, sondern in das Versorgungsnetz zurückgespeist. Für diese Einsatzfälle entwickelte SEW-Eurodrive die Netzrückspeisung Movidrive MDR61B. Sie trägt dazu bei, den Gesamtenergieverbrauch sowie die Energiekosten zu senken und die CO₂-Emissionen zu verringern.

Anschluss der Netzrückspeisung ohne Vorschaltung zusätzlicher netzseitiger Komponenten

Neben der besseren Energiebilanz des Antriebs hat der Anwender durch den Wegfall von Bremswiderständen konkrete wirtschaftlich-technische Vorteile: So entstehen weder Investitionskosten noch Installations- und Montageaufwand für externe Bremswiderstände. Zudem wird die Umgebung nicht durch Bremswiderstände erwärmt.

Die Netzrückspeisung Movidrive MDR61B ist die zentrale Ein-/ Rückspeisung zur Versorgung der angeschlossenen Umrichter bzw. Motorwechselrichter mit Energie. Im Grundgerät sind bereits Taktfrequenzfilter, Stellerdrossel, Netzschütz sowie die automatisierte Vorladung des Zwischenkreises integriert. Der abgesicherte Netzanschluss kann also ohne die Vorschaltung zusätzlicher, netzseitiger Komponenten erfolgen. Das senkt den Montage- und Installationsaufwand erheblich, speziell bei den erforderlichen Leitungsquerschnitten.

Die EMV-Grenzwertklasse C3 (EN 61800-3) wird ebenfalls ohne externe Netzfilter erreicht. Motorseitig sind geschirmte Motorleitungen oder eine Ausgangsdrossel vorzusehen. Durch die geregelte Rückspeisung weist der Frequenzumrichter einen sinusförmigen Netzstrom auf. Der THDi-Wert (Total Harmonic Distortion of Current, Klirrfaktor) liegt unter 5 %.

Motorwechselrichter in Bemessungsleistungen von 160 bis 250 kW erhältlich

Der Motorwechselrichter MDX62B ist ein kostenoptimierter Standardumrichter der Produktreihe Movidrive B ohne Eingangsstufe zum Anschluss an die Netzrückspeisung MDR61B. Diese Rückspeisung gibt es in zwei Ausführungen mit 160 und 250 kW Nennleistung. Sie ist für 3 x 380 V ... 500 VAC Anschlussspannung ausgelegt. Der Motorwechselrichter wird in drei Bemessungsleistungen angeboten: 160, 200 und 250 kW bzw. 300, 380 und 470 A Nennstrom. Alle Geräte der Produktreihe Movidrive B können dauerhaft mit 125 % des Nennstroms belastet werden, für 60 s auch mit 150 %.

Der Motorwechselrichter MDX62B lässt sich mit allen Movidrive B-Optionen kombinieren. Anbindung an Feldbussysteme und Auswertung von Motor- bzw. Streckengebern. Montagesockel, Luftkanal, Anschluss-Set, Berührungsschutz und Zwischenkreiskopplung gibt es für beide Geräte als externes Zubehör zur Schaltschrankinstallation. Das Temperaturmanagement im Schaltschrank wird speziell durch den geführten Luftstrom im Grundgerät und die Ableitung aus dem Schaltschrank durch den als Zubehör erhältlichen Luftkanal unterstützt. Zusätzliche Schaltschranklüfter sind nicht erforderlich. (mi)
