Drehgeber Sendix SIL-Drehgeber mit ATEX-Zulassung

In explosionsgefährdeten Bereichen wie chemischer Industrie oder Erdölförderung müssen Drehgeber spezielle Schutzvorschriften einhalten. Speziell für solche Applikationen bietet Kübler jetzt neue Drehgeber Sendix absolut und Multiturn mit ATEX-Zulassung an.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

SAB Bröckskes GmbH & Co KG

Novotechnik Messwertaufnehmer OHG

Kübler Gruppe

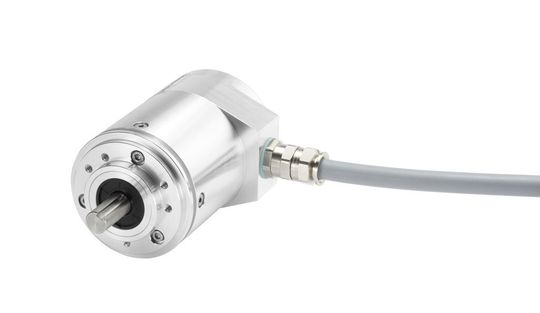

In explosionsgefährdeten Bereichen wie chemischer Industrie oder Erdölförderung müssen Drehgeber spezielle Schutzvorschriften einhalten, denn schon der kleinste Funke kann hier schwere Konsequenzen nach sich ziehen. Speziell für solche Applikationen bietet Kübler jetzt neue Drehgeber Sendix absolut und Multiturn mit ATEX-Zulassung an. Die Singleturn und Multiturn ATEX Drehgeber mit "druckfest gekapselten Gehäusen" sind für die Zonen 1, 2, 21 und 22 zugelassen. Ihr Einsatz ist auch in maritimen Anwendungen möglich, denn Gehäuse und Flansch bestehen aus seewasserfestem Aluminium.

Die schock- und vibrationsfesten ATEX Drehgeber arbeiten flexibel mit einer Auflösung von bis zu 17 Bit (Singleturn) und 29 Bit (Multiturn). Mit einer Schutzart von IP67 und dem weiten Temperaturbereich von -40 bis +60° C bleiben die ATEX Drehgeber auch im rauen Alltag dicht und bieten eine sehr gute Sicherheit gegen Feldausfälle.

Die kompakte Bauform mit einer Einbautiefe von nur 145 mm, einem Durchmesser von 70 mm und einem Platz sparenden Kabelabgang rundet die vielfältigen und flexiblen Einsatzmöglichkeiten in ex-gefährdeten Bereichen ab.

Steuerung zählt die Inkrementalimpulse

Mit der SIL3 / PLe Zertifzierung wiederum sind die Sendix SSI/BiSS Absolut-Drehgeber mit zusätzlichem Sin/Cos Inkrementalausgang und Sendix Inkremental-Drehgeber in Sin/Cos Ausführung verfügbar.

Die sichere Information über die absolute Position erreichen die Absolut-Drehgeber Sendix SIL, indem die Steuerung die Inkrementalimpulse zählt und das Ergebnis mit der – ebenfalls vom Drehgeber bereitgestellten – Absolutposition vergleicht. Bei dem inkrementalen Sendix SIL hingegen überwacht die Steuerung die Gültigkeit der analogen – um 90° zueinander versetzten – Sinus-Cosinus-Signale mit Hilfe der Funktion sin² + cos² = 1.

Doch Sicherheit wird nicht nur anhand sicherer Signale erreicht, sondern auch durch die sichere mechanische Verbindung. Diese gewährleisten die Sendix SIL-Drehgeber durch eine Überdimensionierung der Anbauelemente, die einen Fehlerausschluss erreicht.

Über Funktionale Sicherheit hinaus bieten Kübler Sendix SIL-Geber zusätzlichen Schutz aufgrund ihrer besonderen Robustheit. Mit extra stabilen Lagern im Safety Lock Design und einer besonderen Genauigkeit und Langlebigkeit. Mit ihrer hohen Schutzart IP67 und der magnetischen Unempfindlichkeit dank optischer Abtastung garantieren Sendix SIL Geber „Sicherheit rundum“.

Und auch für die wichtigsten Standard-Drehgeber stellt Kübler jetzt – im Hinblick auf die Maschinenrichtlinie 2006/42/EG – MTTFd-Werte bereit. So können Anwender eigene Berechnungen entsprechend DIN EN 61800-5-2 und DIN EN ISO 13849 durchführen. (jv)
