Prüfverfahren Schweißnahtgüte rechtwinkliger Kunststoffverbindungen auf dem Prüfstand

Seit einigen Jahren ist es dank modifizierter Stumpfschweißmaschinen möglich, rechtwinklige Schweißverbindungen aus Platten herzustellen. Bislang ist jedoch die Prüftechnik für diese 90°-Schweißverbindungen noch nicht hinlänglich genau untersucht und beschrieben worden. Das hat sich nun geändert.

Anbieter zum Thema

Baß Antriebstechnik GmbH

Novotechnik Messwertaufnehmer OHG

microsonic GmbH

TÜV Süd AG

Intellisource GmbH

Mit den bis dato verwendeten Prüfverfahren können die Schweißnähte nicht eindeutig reproduzierbar geprüft werden, oder sie erfordern ein spezielles Prüfequipment. Experten am Institut für Kunststoffe von TÜV Süd haben nun ein Verfahren entwickelt, mit dem die Schweißnahtgüte von rechtwinklig verschweißten Kunststoffplatten reproduzierbar geprüft werden kann. Dies ist mit herkömmlichen Prüfmaschinen und nur geringen Modifikationen der Probenhalterung möglich. Die Prüfergebnisse können anhand etablierter Anforderungswerte der DVS (Deutscher Verband für Schweißen und verwandte Verfahren)-Regelwerke bewertet werden.

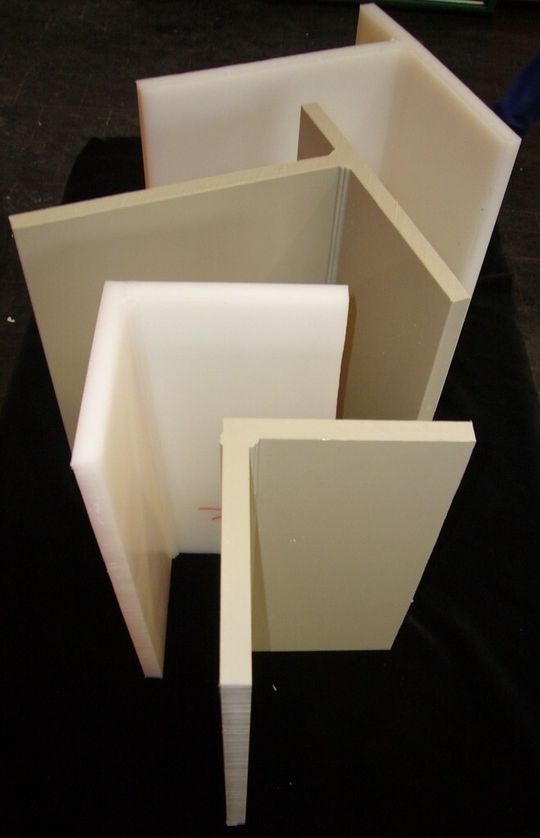

In der Kunststoff-Konstruktionstechnik werden häufig Kunststoffe wie Polyvinylidenfluorid (PVDF) und Polypropylen (PP) verwendet. Die verschiedenen Thermoplaste sind sehr vielseitig einsetzbar und weisen eine sehr gute chemische Widerstandsfähigkeit auf, sodass dem Konstrukteur für jeden Zweck ein geeigneter Werkstoff zur Verfügung steht. Das Verschweißen von Kunststoffplatten zu großen Bauteilen hat sich dabei vor allem im Apparate- und Behälterbau durchgesetzt. Bei rechtwinkligen Verbindungen wurden Kunststoffplatten bislang vorwiegend mit dem Warmgasextrusions-Schweißverfahren manuell verschweißt. Neben dem erhöhten Aufwand, spielt hier die Handfertigkeit des Kunststoff-Schweißers für die Schweißnahtqualität eine große Rolle. Spezielle Heizelement-Stumpfschweißmaschinen verfügen über eine Zusatzeinrichtung, mit der Kunststoffplatten auch rechtwinklig verschweißt werden können. So lassen sich die Platten nicht nur an den Stirnflächen verschweißten sondern auch L- und T-Stöße herstellen. Bei großen Bauteilen oder Serienfertigungen setzen die Hersteller zunehmend auf maschinell hergestellte 90°-Schweißnähte.
