Pneumatik Schutzsystem für kontrollierten Wiederanlauf in Druckluftnetzen

Knocks Fluid-Technik hat in Zusammenarbeit mit WP-ARO ein Schutzsystem für den kontrollierten Wiederanlauf in Druckluftnetzen entwickelt.

Anbieter zum Thema

Heidrive GmbH

Heinrichs & Co. KG

Knocks FLUID-Technik GmbH

Wenn eine Pneumatikpumpe wegen einer Störung ausfällt oder stoppt, werden zunächst mögliche Schäden vermieden, da alle pneumatischen Komponenten einer Anlage stoppen. In vielen Fällen läuft die Pumpe jedoch wieder an, ohne dass zuvor die Bereitschaft der gesamten Anlage geprüft werden konnte. Beim Wiederanlauf kann es daher zu Problemen kommen, beispielsweise durch zu schnellen Anlauf der Pneumatikpumpe oder fehlendes Medium als Folge des Stillstands. Aus Sicherheitsgründen und zum Schutz vor Materialschäden ist es ratsam, ein Anlaufen nur nach manueller und kontrollierter Freigabe zu erlauben.

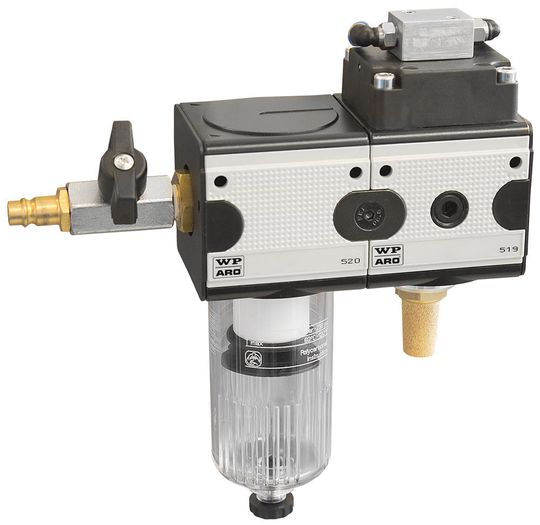

Die pneumatischen Komponenten der modularen Wartungseinheiten von Knocks ermöglichen jetzt ein Schutzsystem, das Schäden nach unkontrolliertem Wiederanlauf von Pneumatikpumpen zu vermeiden hilft. Die in diesem System verwendete Wartungseinheit von Knocks besteht aus Kugelhahn, Filterregler, Drosselventil, Schaltventil und Anfahrventil. Die Kommunikation mit dem Steuerungsmodul erfolgt stromfrei über pneumatische Steuerleitungen. Das Schutzsystem arbeitet somit rein pneumatisch und ist auch im ATEX-Bereich einsetzbar. Bisher standen für ähnliche Zwecke nur elektrische Lösungen zur Verfügung, was einen Einsatz im ATEX-Bereich erschwerte und sehr teuer machte.

Aufgrund der modularen Bauweise der Knocks-Komponenten lässt sich das Schutzsystem an verschiedene Kundenspezifikationen anpassen. Die Wartungseinheit regelt unter anderem die Leistung und den Volumenstrom. Außerdem wird der maximale Volumenstrom begrenzt, um die Pumpe nach einem Störfall vor Überlastung zu schützen. Das Schaltventil gestattet ein Wiederanlaufen nur nach manueller Freigabe mit einem Taster am Steuerungsmodul. So wird, zum Beispiel bei einem Kompressorausfall, ein selbsttätiges Wiederanlaufen der Pumpe verhindert. Das Anfahrventil sorgt für einen sanften Anlauf der Pumpe bis zu einer Leistung von ca. 50%. Erst danach wird die volle Durchflussleistung freigeschaltet. Ausschalten lässt sich die Pneumatikpumpe bei Bedarf ebenfalls mit einem Taster am Steuerungsmodul. Ein zusätzlicher großer Not-Aus-Taster ermöglicht den sofortigen Stopp in Notfällen. Mit der Kombination von pneumatischen Komponenten der Knocks Fluid-Technik und dem Steuerungsmodul von WP-ARO ist es gelungen, ein sicheres Schutzsystem für kontrollierten Wiederanlauf in Druckluftnetzen zu entwickeln, das insbesondere im ATEX-Bereich so bisher nicht möglich war. (qui)
