Schnell laufende RLS mit DMB im dualen Antriebssystem

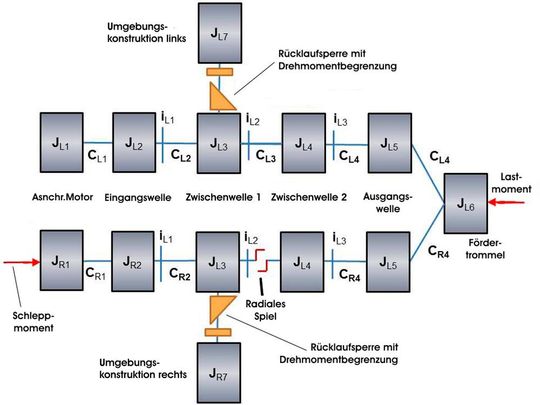

Bild 7: DRESP-Modell einer Antriebsgruppe mit zwei Antriebssträngen: Jeweils ein Drehmomentbegrenzer mit einem eingestellten Rutschmoment von 42.000 Nm ist zwischen der Drehfederkennlinie der RLS und der Umgebungskonstruktion implementiert. Zwei Antriebsstränge (li./re.) liegen an der Fördertrommel an und es wird ein Lastmoment von 1.300.000 Nm auf die Trommel simuliert.
Bild 7: DRESP-Modell einer Antriebsgruppe mit zwei Antriebssträngen: Jeweils ein Drehmomentbegrenzer mit einem eingestellten Rutschmoment von 42.000 Nm ist zwischen der Drehfederkennlinie der RLS und der Umgebungskonstruktion implementiert. Zwei Antriebsstränge (li./re.) liegen an der Fördertrommel an und es wird ein Lastmoment von 1.300.000 Nm auf die Trommel simuliert.
(Bild: Ringspann)

Bild 7 zeigt das DRESP-Analysemodell einer Antriebsgruppe mit zwei Antriebssträngen. Im Gegensatz zu Darstellung der Einzelantriebs-Baugruppe ist nun allerdings ein DMB mit einem eingestellten Rutschmoment von 42.000 Nm zwischen der Rücklaufsperre und der Umgebungskonstruktion implementiert. Zwei Antriebsstränge (li./re.) liegen an der Fördertrommel an und es wird ein Lastmoment von 1.300.000 Nm auf die Trommel simuliert. Auf die rechte Antriebsgruppe werden ein kleines radiales Spiel und ein kleines Schleppmoment angewandt. Wegen des Schleppmoments erzeugt das radiale Spiel einen Nachlauf. Das entspricht dem realen Geschehen, da die Reibung zweier Antriebsstränge nie gleich ist. Wie bereits am Beispiel des Einzelantriebs gezeigt, dreht die Fördertrommel zu Beginn mit einer Nenngeschwindigkeit von 26 min-1 und die übrigen Komponenten rotieren mit einer Drehzahl entsprechend der Getriebeübersetzung.

Bild 8: Systemstopp nach 19 s: Aufgrund der dynamischen Energie rutschen beide RLS gemeinsam und reduzieren die dynamischen Spitzendrehmomente in der Antriebsgruppe.
Bild 8: Systemstopp nach 19 s: Aufgrund der dynamischen Energie rutschen beide RLS gemeinsam und reduzieren die dynamischen Spitzendrehmomente in der Antriebsgruppe.
(Bild: Ringspann)

Das Ergebnis zeigt Bild 8: Wie zuvor stoppt das System nach 19 s. Die RLS auf der linken Seite der Antriebsgruppe hält die Last bis der Drehmomentbegrenzer das Rutschmoment erreicht. Sie rutscht etwa 0,5 sec, bis die rechte Seite das radiale Spiel ausgeglichen hat und die zweite RLS auslöst. Aufgrund der dynamischen Energie rutschen beide RLS gemeinsam und reduzieren die dynamischen Spitzendrehmomente in der Antriebsgruppe. Die Rücklaufsperren teilen sich also die Last. Es zeigt sich allerdings eine leichte Differenz beim Haltedrehmoment, wenn das System endgültig stillsteht.

Die Simulation lässt auch die Wichtigkeit der Lastverteilung erkennen, da sie die ungleiche Lastverteilung zu Beginn des Sperrvorgangs zeigt. Ohne Lastverteilung müssen Antriebsgetriebe und RLS so gewählt werden, dass sie die komplette Last inklusive der dynamischen Spitzendrehmomente beider Antriebsgruppen halten.

Anhand der Simulation wird auch deutlich, dass RLS mit Drehmomentbegrenzern eine wirksame Lastverteilung realisieren. Diese ist unbedingt erforderlich, um die Spitzendrehmomente in Mehrfachantrieben zu reduzieren. Wie beschrieben, lässt bereits die Verwendung schnelllaufender RLS die Gesamtbetriebskosten sinken. Der Einsatz von RLS mit Drehmomentbegrenzung senkt die Kosten abermals und erhöht zugleich die Betriebssicherheit des Antriebssystems.
