Schneckengetriebe Robustes Schneckengetriebe ohne große Platzansprüche

Rotek hat eine neues Schneckengetriebe im Programm. Das robuste Kleingetriebe benötigt wenig Platz beim Einbau und bildet mit Motoren bis 30 W eine kompakte Antriebseinheit.

Anbieter zum Thema

Baß Antriebstechnik GmbH

Maxon Motor GmbH

WITTENSTEIN SE

ROTEK GmbH & Co. KG

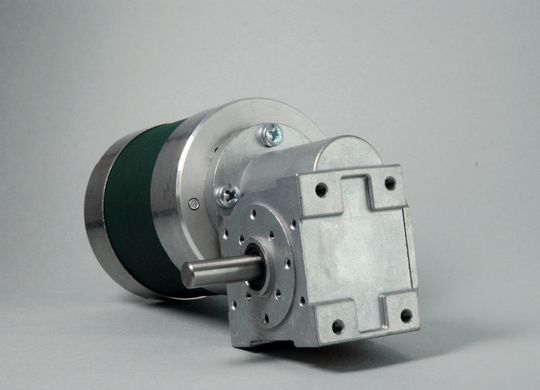

Das robuste Schneckengetriebe von Rotek benötigt wenig Platz beim Einbau und bildet mit Motoren bis 30 W eine kompakte Antriebseinheit. Es erlaubt Abtriebsmomente von 2,6 bis 4,7 Nm. Standardmäßig stehen acht verschiedene Übersetzungen von i=3:1 bis i=68:1 zur Verfügung. Damit lassen sich Drehzahlen von 500 bis 15 Upm realisieren.

Das Schneckenrad besteht aus Sonderbronze, die Stahlschnecke ist gehärtet und besitzt geschliffene Flanken. Das sorgt für weniger Reibung und einen höheren Wirkungsgrad. Das Schneckenrad ist in der Standardausführung aus robuster Bronze. Optional kann es bei geräuschkritischen Anwendungen auch in Hartgewebe geliefert werden. Das geschlossene Zinkdruckgussgehäuse des Getriebes und die Lebensdauerfettung stellen wartungsfreies Funktionieren sicher. Gebaut nach Schutzart IP40 ist je nach Motor auch optional Schutzart IP54 möglich.

Raumsparend, wartungsfrei und hochwertig verarbeitet eignet sich das Schneckengetriebe T für den Dauerbetrieb in vielen Anwendungen im Geräte- und Maschinenbau. Es lässt sich mit allen Motoren des Rotek-Baukastenprogramms kombinieren und ergibt eine kompakte und raumsparende Antriebseinheit. Für den schnellen und einfachen Anbau verfügt das Gehäuse über Fuß- oder Flanschbefestigungsmöglichkeiten. Kundenspezifische Anpassungen wie z. B Sonderwellen und Spezialschmierungen sind möglich. Das neue Getriebe ist auch mit Hohlwelle erhältlich. (ud)

SPS/IPC/Drives 2011, Halle 1, Stand 510
