Welle-Nabe-Verbindung Ringspann-Berechnungstool ist online

Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Ringspann nutzt sein Auslegungs-Knowhow der letzten Jahrzehnte und stellt es Anwendern in Form eines Online-Berechnungstools für seine Welle-Nabe-Verbindungen zur Verfügung. Somit ist es möglich, weg von starren Katalogdaten hin zu einer Elementauslegung für den konkreten Anwendungsfall zu kommen.

Anbieter zum Thema

isel Germany GmbH
MDESIGN group
KISSsoft AG
Ringspann GmbH

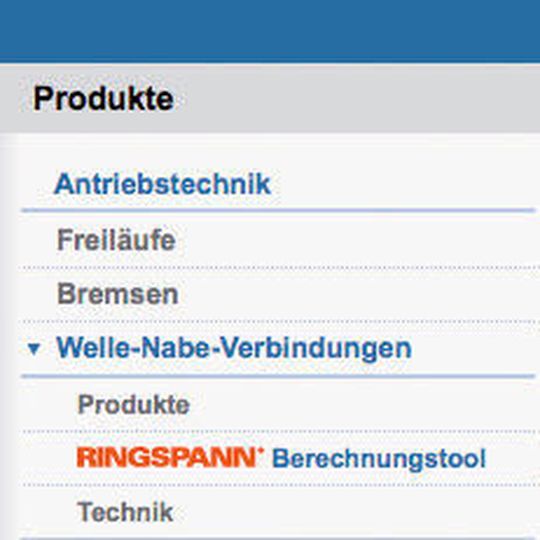

Das Bild zeigt das Einstiegsmenü zum Berechnungstool.
Das Bild zeigt das Einstiegsmenü zum Berechnungstool.
(Bild: Ringspann)

Ringspann bietet ein breites Programm an Welle-Nabe-Verbindungen an. Neben diversen Schrumpfscheibenbaureihen werden viele verschiedenen Typen von Konus-Spannelementen angeboten. Für die im Katalog gezeigten Welle-Nabe-Verbindungs-Elemente von Ringspann stehen schon seit einiger Zeit die 3D-CAD-Daten in verschiedenen Formaten zur Verfügung. Seit Frühjahr 2015 gibt es nun auch ein Online-Berechnungstool, das den Konstrukteur bei seiner Entwurfsarbeit noch besser unterstützen soll.

Zur Nutzung des Ringspann-Berechnungstools ist ein kostenloser Login erforderlich. Nach einer kurzen Registrierung steht das Programm zur Verfügung. Als Ergebnis werden die übertragbaren Drehmomente und Axialkräfte für spezifische Wellendurchmesser unter Berücksichtigung von Anziehdrehmomenten, Anzahl der Spannschrauben, Streckgrenzen, Werkstoffen und Toleranzen ausgegeben. Zudem besteht die Möglichkeit zur Berechnung der übertragbaren Drehmomente und Axialkräfte bei gleichzeitiger Übertragung von Drehmoment und Axialkraft.

Exakte Berechnung für Nabenauslegung

Für die Konus-Spannelemente werden die für die Nabenauslegung notwendigen minimalen Nabenaußendurchmesser sowie die minimal notwendige Nabenbreite ermittelt. In manchen Katalogen anderer Hersteller werde für die Nabenberechnung lediglich Abschätzungsfaktoren herangezogen. Im Ringspann-Berechnungstool erfolgt die Nabenberechnung laut Unternehmen mit den aus der Theorie des dickwandigen Rohrs unter Innendruck abgeleiteten Formeln zur Spannungsberechnung. So soll sich eine exakte Berechnung für die Nabenauslegung ergeben.

Die Berechnungsergebnisse gelten nur für Ringspann-Elemente. Das Online-Berechnungstool ist auf der Ringspann-Webseite unter der Rubrik Welle-Nabe-Verbindungen zu finden. (sh)
