Schweißen Reinigungsstation mit flexiblem Baukasten System für verschiedene Prozessanforderungen

Für eine hohe Anlagenverfügbarkeit und ein optimales Schweißergebnis ist ein effektiver Reinigungsprozess unerlässlich. Aus diesem Grund hat Dinse in enger Zusammenarbeit mit Endkunden die Reinigungsstation DIX PRS 1000 für Roboter-Schweißanlagen weiter entwickelt.

Anbieter zum Thema

RÄDER-VOGEL - RÄDER- UND ROLLENFABRIK GMBH & CO. KG

Gutekunst Federn

Novotechnik Messwertaufnehmer OHG

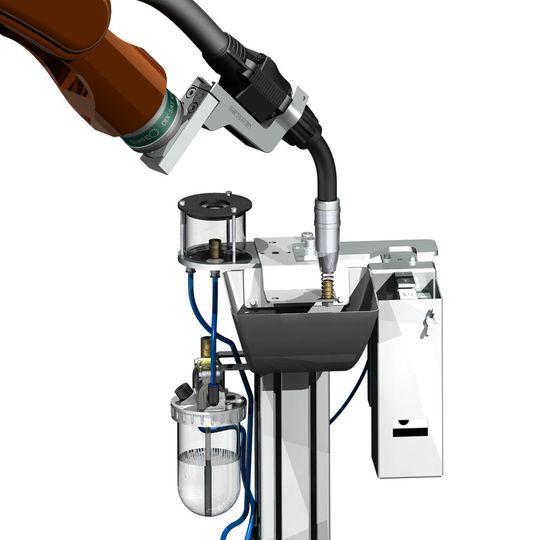

Die Reinigungsstation von Dinse reinigt mit einem neuen Verfahren sowohl den Innenraum der Gasdüse als auch Gasverteiler und Kontaktspitze. Um derart gezielt und dabei noch zerspanungsfrei zu reinigen, wurde eine Feder konzipiert, die den herkömmlichen Fräser ersetzt und im Gegensatz zu diesem deutlich schneller, effektiver und Material schonender reinigt. Damit wird die Lebensdauer der Verschleißteile signifikant gesteigert. Wie beim herkömmlichen Verfahren fährt der Roboter die Reinigungsstation in regelmäßigen Abständen an. Durch die Bewegung des Roboterarms über der flexiblen spiralförmigen Feder werden die Schweißspritzer gezielt entfernt.

Doch die Reinigung ist nicht nur gründlich, sondern auch schnell und kostengünstig, denn ein zusätzlicher Antrieb für einen Fräser ist genauso wenig notwendig wie eine pneumatische Spannvorrichtung zur Fixierung der Schweißpistole während des Reinigungsprozesses. Das Fixieren der Schweißpistole und das Fräsen entfallen gänzlich. Das spart kostbare Zeit. Ein Positionierer ermöglicht eine schnelle Überprüfung der Position der Schweißpistole.

Die neue Reinigungsstation überzeugt darüber hinaus durch ihr Baukastensystem und die damit verbundene Flexibilität in Hinblick auf die Auswahl der gewünschten Komponenten: Ob durch eine Düse innerhalb der Feder, durch eine separate Einsprüheinheit an der Reinigungsstation oder durch den Ausblasschlauch der Garnitur: Die Art der Trennmittelzufuhr kann individuell bestimmt werden. Außerdem können je nach Bedarf Drahtabschneider, Steuerventile und weitere Elemente hinzugefügt werden. Jede Komponente der DIX PRS 1000 kann jetzt individuell und den Prozessanforderungen entsprechend bestellt werden.

Die Komplettlösung fügt sich reibungslos in den Fertigungsablauf ein und ermöglicht eine zuverlässige, zeit- und kostenoptimierte Reinigung des Werkzeugs.

Die Reinigungsstation ist in einfacher und doppelter Ausführung zum gleichzeitigen Reinigen von zwei Schweißpistolen erhältlich. Sie kann schnell und einfach installiert werden und ist für alle gängigen Gasdüsen geeignet. (bm)
