Lüfter Radialventilatoren in zweiter Generation

Quelle: EBM-Papst 2 min Lesedauer

Anbieter zum Thema

Heidrive GmbH
halstrup-walcher GmbH
SCHMIDT-KUPPLUNG GmbH

Bei Geräten zur Schaltschrankkühlung, aber auch bei Wärmepumpen und Luftreinigern ist ein immer niedrigerer Energieverbrauch gefordert. Deshalb sind kompakte Ventilatoren gefragt, die große Volumenströme bei niedrigem Gegendruck liefern und dabei möglichst energieeffizient und leise arbeiten.

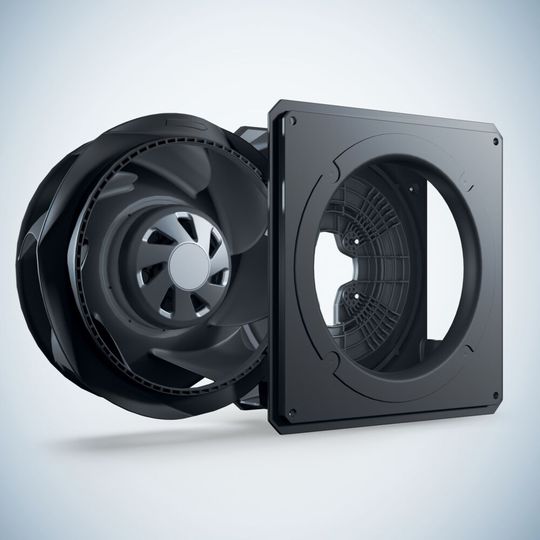

Die neuen Radical weisen hohe Volumenströme, kompakte Abmessungen sowie ein gutes Geräuschverhalten auf und sind in verschiedenen Ausführungen verfügbar.(Bild: EBM-Papst)
Die neuen Radical weisen hohe Volumenströme, kompakte Abmessungen sowie ein gutes Geräuschverhalten auf und sind in verschiedenen Ausführungen verfügbar.
(Bild: EBM-Papst)

Über 10 Jahre ist es nun her, dass EBM-Papst die Radialventilatorenbaureihe Radical auf den Markt brachte. Diese hat sich mittlerweile in vielen luft- und klimatechnischen Anlagen bewährt. Nun stellen die Mulfinger die zweite Generation vor, die vor allem durch hohe Volumenströme, kompakte Abmessungen und ein angenehmes Geräuschverhalten überzeugen soll.

Neues Schaufeldesign verbessert die Aerodynamik

Durch die Möglichkeiten bei der Kunststofffertigung konnte eine neue Schaufelgeometrie realisiert werden, die zum deutlich höheren Wirkungsgrad und geringeren Geräusch beiträgt. Die „verwundenen“ Schaufeln sind dabei in sich gegenseitig gekrümmt. Die Form der Ein- und Austrittskante wurde komplett neu gestaltet, was sich positiv auf das Strömungsverhalten auswirkt. Auch die gewellte Laufrad-Deckscheibe und die beim Radialmodul profilierten Streben verbessern das aerodynamische Verhalten der Ventilatoren und damit die Luftleistung.

Deutliche Geräuschreduzierung

Dank neuer Fertigungsmethoden ließ sich der Luftspalt, also die Distanz zwischen Einströmdüse und Laufrad, je nach Baugröße deutlich reduzieren. Dadurch entstehen weniger Verluste, der Wirkungsgrad steigt und die Geräuschentwicklung sinkt. Auch das neue Flowgrid wurde optimiert und senkt gegenüber der heutigen Serien-Ausführung bei einbaubedingten saugseitigen Störungen das Geräusch nochmals um bis zu 3 dB (A).

Neue Motorgeneration

Je nach Baugröße der Ventilatoren decken die neuen EC-Motoren den Leistungsbereich für einphasige Netze bis 800 W ab. Zu einem späteren Zeitpunkt werden Ventilatoren für dreiphasige Netze und Leistungen bis 1,5 kW folgen. Bei Drehzahlveränderungen gibt es keine störenden Resonanzen. Neben dem guten Geräuschverhalten überzeugt die neue Motorengeneration auch durch ihr gutes EMV-Verhalten und Langlebigkeit. Die Kommutierungs- und Ansteuerelektroniken sind auf die Motoren abgestimmt. Volumenstrom und Betriebspunkt lassen sich präzise einstellen. Steuerung und Überwachung sind wahlweise über 0…10 V/PWM oder optional ab der 170 W Variante auch mit Modbus-RTU möglich.

Kompakt und gut zu integrieren

Da keine Einbausituation der anderen gleicht, sind die neuen Radialventilatoren sehr anpassungsfähig. Sie sind mit oder ohne einbaufertigem Gehäuse verfügbar. Die neuen Radical wird es in den bekannten Baugrößen 175, 190, 225, 250 und 280 geben. Neu ist die Baugröße 206, was die Leistungsabstufung verbessert.
