Leitung PUR-Spindelleitung für den Einsatz in Werkzeugmaschinen

Igus zeigt auf der EMO 2013 die neueste Ergänzung seiner Motorleitungs-Familie: Die Chainflex-Leitung CF270.UL.D ist eine kostengünstige Einzelader mit PUR-Mantel. Das biegefeste Leiterseil aus feindrahtigen Litzen wurde für den Einsatz in Energieketten für Werkzeugmaschinen entwickelt, wo sie eine platzsparende Alternative zu vieradrigen Servoleitungen darstellt.

Anbieter zum Thema

Baß Antriebstechnik GmbH

SAB Bröckskes GmbH & Co KG

MESYS AG

igus GmbH

Bei Bearbeitungs- und Werkzeugmaschinen werden Spindelantriebe immer größer und leistungsfähiger. Um die hohen Energieströme führen zu können, sind entsprechend größere Leitungsquerschnitte notwendig. Die Folge: Die eingesetzten Servoleitungen werden dicker, sodass der Radius der Energiekette den dafür zulässigen Bauraum der Werkzeugmaschine sprengt. Die geschirmte Einzeladerleitung von Igus bietet dafür eine Lösung: Die als Spindelleitung konzipierte Einzelader CF270.UL.D. ist dünner und daher ideal geeignet für den Einsatz in einer Energiekette mit kleinem Radius an einer Werkzeugmaschine.

Spindelleitung ist ölbeständig und kerbzäh

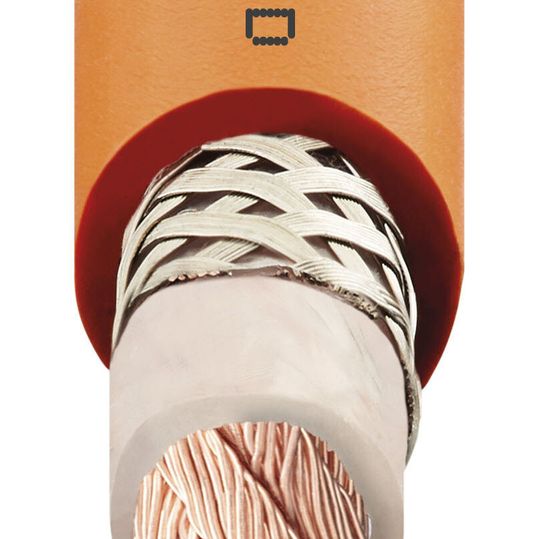

Der Aufbau der Spindelleitung ist einfach: Ein biegefestes Leiterseil aus feindrahtigen Litzen wird mit einem engmaschigen, biegefesten Kupferdrahtgeflecht mit rund 80 % optischer Bedeckung geschirmt. Auf diese Weise ist eine sehr gute, dauerhafte elektromagnetische Verträglichkeit sichergestellt.

Ihr Außenmantel ist entsprechend den Anforderungen in Energieketten aus einer adhäsionsarmen Mischung auf PUR-Basis gefertigt. Dadurch ist sie ölbeständig, kerbzäh sowie halogenfrei und auch für Tieftemperatur-Anwendungen einsetzbar. Sie entspricht durch Ihre orange Mantelfarbe und der Zulassung nach UL und NFPA79.2012 allen Wünschen aus der Werkzeugmaschinenindustrie und ist damit eine preisgünstige und hochwertige Alternative zu der bisher verfügbaren Einzeladerserie CF310 mit TPE-Mantel.

Sechs verschiedene Ausführungen der PUR-Spindelleitung

Die Spindellleitung CF270.UL.D ist in sechs unterschiedlichen Leiternennquerschnitten, Außendurchmessern und Kupferzahlen erhältlich. Damit ergänzt die neue Spindelleitung die bestehenden Chainflex-Einzeladerserien CF310 und CF340.

Igus auf der EMO 2013: Halle 25, Stand B16(mz)
