Näherungsschalter Positionsbestimmung von Hydraulikzylinderkolben

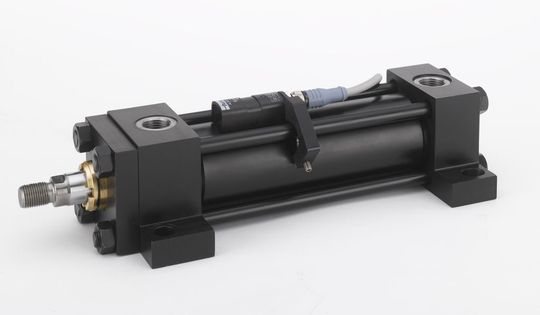

Parker Hannifin bietet mit den neuen magnetischen Read.me-Näherungsschaltern eine einfache und zuverlässige Methode, die Kolbenposition hydraulischer Zylinder lückenlos und präzise zu erfassen.

Anbieter zum Thema

TURCK GmbH

microsonic GmbH

Heraeus AMLOY Technologies GmbH

Parker Hannifin GmbH

Der Read.me-Schalter von Parker besitzt eine kompakte Baugröße, mit der er als externe Einheit problemlos an konventionelle Stahlrohrzylinder passt, die mit vollem Nenndruck genutzt werden können. Zylinder, die mit den Read.me-Schaltern ausgestattet sind, besitzen leistungsfähige, am Kolbenumfang angebrachte Magneten. Während der Installation werden die Schalter durch einen simplen vollen Vor- und Rückhub des Kolbens durch die integrierten Magnete eingerichtet. Dabei gibt der Kolben ein Restmagnetfeld an das Stahlrohr ab.

So eingerichtet, können die Read.me-Näherungsschalter die Position der Kolbenmagnete erfassen, wenn sie die Schalter passieren. Dabei schaffen die Kolbenmagnete ein stärkeres magnetisches Feld mit dem Restmagnetfeld des Zylinderrohres entgegengesetzter Polarität. Daher kann jeder Schalter exakt in der erforderlichen Position befestigt werden. Rote und gelbe LEDs an den Schaltern vereinfachen die präzise und schnelle Bestimmung des Abfragepunktes, bevor die Schalter endgültig befestigt werden.

Im Betrieb bieten die Read.me-Schalter eine hohe wiederholbare Positionsabtastung bis zu 0,5 mm. Sie können mit Parkers HMI- und 2H-Zylindern bei Geschwindigkeiten bis zu 0,5 m/sec und Drücken bis zu 210 bar eingesetzt werden. Der Abfragepunkt befindet sich am Ende des Schalters, damit kann der Schalter problemlos zur Erfassung der Endlage des Kolbens eingesetzt werden, wenn er in maximal 3 mm Abstand zur Endposition des Kolbens am Kopfende angebracht wird. Dieses Leistungsniveau ist vergleichbar oder besser als das der meisten konventionellen Endschalter. (qui)
