Pneumatikzylinder Pneumatisches Positioniersystem für schwere Massen

Inno-Motix bietet ein pneumatisches Positioniersystem an, das durch die Integration eines linearen Wegmesssystems in die Zylinderachse für die genaue Bestimmung mehrerer Stopps während einer Bewegungsrichtung sorgt.

Anbieter zum Thema

halstrup-walcher GmbH

Baß Antriebstechnik GmbH

IEF-Werner GmbH

INNOMOTIX GmbH

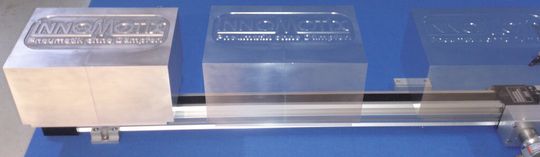

Die Inno-Motix-Lösung ersetzt damit bisher genutzte Endlagenschalter. Das System ist insbesondere für schwere Massen – in Abhängigkeit vom gewählten Zylinder – geeignet. Das verfügbare Plug & Play Paket von InnoMotix besteht standardmäßig aus einem Zahnriemenzylinder (Baugröße ZR 25 bzw. ZR 40, bis zu einer Hublänge von 4500 mm), einer elektrischen Steuerungseinheit sowie zwei Komplettventilen. Dieses Paket verbindet die günstige Pneumatik mit einer guten Genauigkeit (+/- 2 mm im Standardbetrieb) und einer schnellen sowie ruck- und stoßfreien Bewegung. Somit kann die Lösung beispielsweise für die Ansteuerung von Vorpositionen oder für Pick & Place Anwendungen zum Einsatz kommen. Mit der verfügbaren Lösung sind drei beliebige Zwischenpositionen sowie beide Endlagen ansteuerbar. Die Definition der Positionen und die Eigenschaften des Reglers sind über die Software Foxware möglich. Die Einstellung der Fahrgeschwindigkeit wird über die angeschlossenen Ventile vorgenommen. Für individuelle Anwendungsfälle sind selbstverständlich auch Anpassungen an andere Zylinder bzw. weitere Zwischenpositionen möglich. (qui)
