Wälzlager Pendelrollenlager mit selbstausrichtender Dichtung

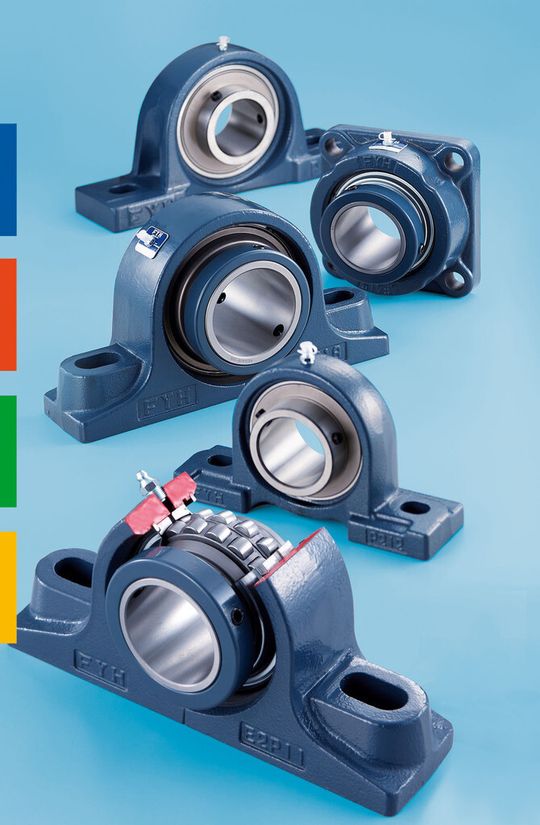

Bei Findling in Karlsruhe sind jetzt Gehäuselagereinheiten mit abgedichteten Pendelrollenlagern statt der üblichen Lagereinsätze erhältlich. Die Lösungen des japanischen Herstellers FYH verfügen über eine selbstausrichtende, dreifache Lippendichtung, welche die Lebensdauer der Lager erhöht.

Anbieter zum Thema

GGB Heilbronn GmbH

ipf electronic gmbh

Ruderer Klebetechnik GmbH

Findling Wälzlager GmbH

Das von FYH zum Patent angemeldete Dichtungssystem mit dreifacher Lippendichtung kann sich um ±2° selbst ausrichten und somit Fluchtungsfehler und Wellendurchbiegungen ausgleichen. Auch bei maximaler Ausgleichsstellung des Lagers wird der positive Kontakt mit einem speziellen Dichtungsblech dauerhaft gehalten. Das neue Design schützt das Lager gegen feuchte und trockene Verschmutzungen und eröffnet dem Konstrukteur so neue Gestaltungsmöglichkeiten. Durch einfaches Entfernen des Feststellrings können die Lager als Fest- wie auch als Loslager eingesetzt werden.

Gehäuselager aus Gusseisen

Bei der SRU-Baureihe (Spherical Roller Units) handelt es sich um robuste Pendelrollenlager, verbaut in einem Gehäuse aus hochfestem Gusseisen (GGG). Die Tragzahlen sind so höher als bei Standard-Gehäuselagern. Die Einheiten sind als Stehlager mit zwei oder vier Langlöchern erhältlich und damit austauschbar zu geteilten Stehlagern. Weitere Gehäusebauformen sind Vierloch-Flanschlager mit und ohne Zentrieransatz (F und FC-Design) sowie Spannlager-Modelle von 40-100mm Wellendurchmesser. Weitere Größen sind in Entwicklung und werden im Laufe des Jahres verfügbar sein.

In Kombination mit dem ebenfalls von FYH neu entwickelten Fett mit Hochlastadditiven für einen Temperaturbereich von -40° bis 170°C haben Konstrukteure eine multifunktionelle „Alles aus einer Hand“-Lagerlösung zur Verfügung.

Als weitere Ergänzung der SRU-Serie ist bei FYH ein sicheres Verriegelungssystem für Heavy-Duty-Anwendungen in Entwicklung, das im Lauf des Jahres vorgestellt werden soll und anschließend bei Findling erhältlich sein wird. (lz)
