Von Platten und Stäben über Miniatur-Kugelrollen bis hin zu LED-Industrieleuchten: Wir stellen Ihnen neun neue Produkte verschiedener Hersteller aus der Kategorie Konstruktionsbauteile vor.

Platten und Stäbe: universell und ganz nach Bedarf

Meusburger rückt seine umfangreiche Produktpalette an Platten und Stäben in den Fokus. Der Normalienhersteller präsentiert ein aufeinander abgestimmtes Sortiment, das mit hoher Qualität und schneller Verfügbarkeit überzeugt. Meusburger bietet Platten in über 30 verschiedenen Werkstoffen an – von Warmarbeits- und Einsatzstahl bis hin zu Pulvermetall und Hartmetall.

Kunden können zwischen Standardplatten, die sofort lieferbar und einsatzbereit sind, und individuell maßgeschneiderten Lösungen wählen. Für diese bietet Meusburger einen Platten-Konfigurator an. Mit ihm lassen sich Platten in wenigen Schritten zusammenstellen und Werkstoffe, Abmessungen und Toleranzen exakt anpassen. Dank optimierter Fertigungsprozesse sind Sonderplatten in der Regel schon ab drei Arbeitstagen versandbereit.

Neben Platten bietet Meusburger  universell einsetzbare Stäbe in verschiedenen Abmessungen und Werkstoffen, die direkt ab Lager verfügbar sind. Um die richtige Wahl des Werkstoffs zu erleichtern, steht den Kunden ein Werkstoff-Auswahlassistent zur Verfügung.

Normelemente: Sicherer Sitz dank Spannkraftverstärkung

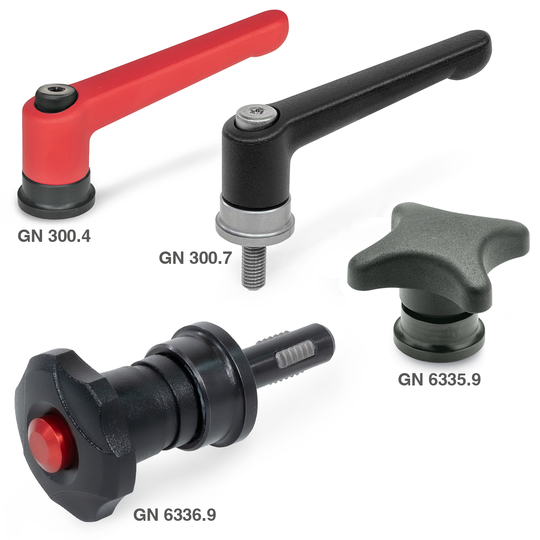

Überall, wo wiederholt befestigt und dafür von Hand geschraubt werden muss, zählen Zeit und sicherer Sitz. Deshalb hat Ganter bewährte Kreuzgriffmuttern, Sterngriffschrauben und verstellbare Klemmhebel mit einer Spannkraftverstärkung ausgestattet. Gemeinsam ist ihnen eine gehärtete und kugelgelagerte Spannfläche, die auf der Unterlage aufsitzt. Während bei herkömmlichen Schrauben und Muttern die Unterkopfreibung etwa die Hälfte des Drehmoments verschluckt, gelangt es hier direkt ins Gewinde. So lässt sich rein mit Handkraft und ohne Werkzeug eine große Schraubenlängskraft erzeugen und damit Bauteile schnell und zuverlässig befestigen.

Der Kreuzgriff mit Spannkraftverstärkung GN 6335.9 aus schwarzem, schlagfestem Kunststoff zum Beispiel gewährleistet eine  Kraftübertragung von der Hand auf die darunterliegenden Stahlteile mit dem Axiallager und der Gewindebuchse. Die Schnellspann-Sterngriffschraube GN 6336.9 wiederum verbindet die Vorteile des Schraubens und Lösens mit weniger als einer Umdrehung mit den Vorteilen der Spannkraftverstärkung. Ihre auf Knopfdruck beweglichen Gewindesegmente ermöglichen es, den Schraubenschaft leicht in die Bohrung einzusetzen und mit maximal einer Handumdrehung anzuziehen. Die Hebelgriffe aus Zink-Druckguss schließlich sind entweder verchromt oder in fünf Farbvarianten kunststoffbeschichtet.

Miniatur-Kugelrollen: kompakt, robust, vielseitig

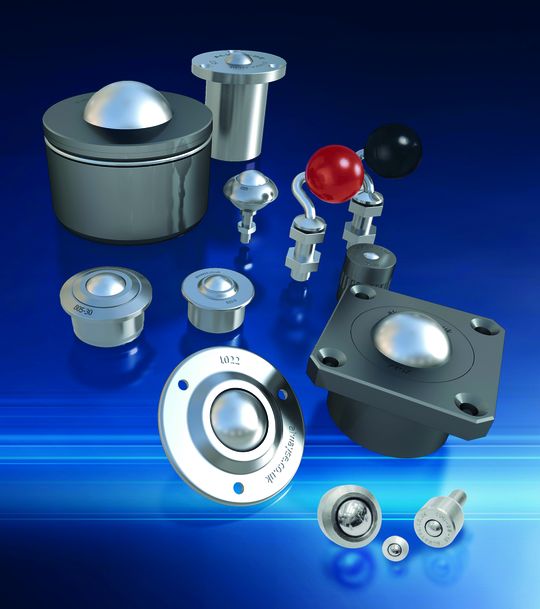

Mit einem Durchmesser von 4,8 bis 15,8 mm sind die Miniatur-Kugelrollen von Rodriguez die ideale Wahl für den Einsatz in Messinstrumenten, dem Leichtbau und in kompakten Bewegungsaufgaben, zum Beispiel in der automatisierten Fertigung von mechatronischen Komponenten. Auch in kompakten Fördermodulen im Reinraum und in der Miniatur-Mechanik beweisen die Minis ihre Stärke.

Miniatur-Kugelrollen sind überall dort besonders sinnvoll, wo kompakte Abmessungen, mehrdimensionale Beweglichkeit und präzises, schonendes Handling gefragt sind. Sie stellen eine einfache, robuste und wirtschaftliche Lösung dar, um Bewegungsfreiheit ohne komplexe Mechanik zu realisieren. Typische Anwendungsbereiche sind die Förder- und Handhabungstechnik, Montage- und Prüfvorrichtungen, Medizin- und Labortechnik, Elektronik- und Halbleiterfertigung sowie der Maschinen- und Vorrichtungsbau.

Rodriguez bietet Mini-Kugelrollen des Herstellers Alwayse an – bei Bedarf mit einer Kunststoff-Lastkugel für markierungsfreie und leichte Anwendungen, auf eine Dichtung wird hier verzichtet. Weitere Miniatur-Ausführungen verschiedener Produkte finden sich im gesamten Sortiment. Neben besonders kompakten Linearführungen werden unter anderem Miniatur-Kugelgewindetriebe angeboten.

Fingergriffe: funktional und minimalistisch

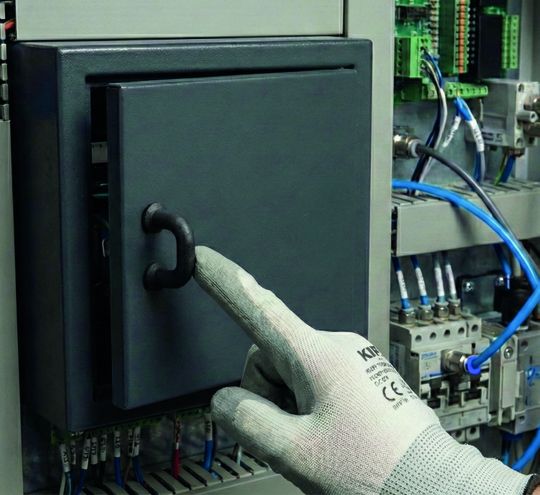

Die neuen Fingergriffe aus den insgesamt vier neuen Serien von Kipp sind platzsparend, langlebig und vielfältig einsetzbar. Minimalistischen konstruiert in punkto Größe und Design ermöglichen sie auch in engen Räumen die intuitive Bedienung von Abdeckungen, Klappen, Schubladen, Türen oder Gehäusen. Ihr geringes Eigengewicht unterstützt Anwendungen, bei denen bewegte Massen und leichtgängige Mechanik eine Rolle spielen.

Die Montage erfolgt von der Rückseite über Verschraubungen. Damit bleiben die Außenflächen ruhig, funktional und leicht zu reinigen. Typische Einsatzbereiche sind der Maschinen- und Anlagenbau, Automation, der Gehäuse- und Schaltschrankbau sowie die Medizintechnik. Zu den neuen Produkt- beziehungsweise Materialgruppen zählen die Fingergriffe Aluminium mit Achsabständen von 30 oder 40 mm sowie Durchmessern 8 oder 10 mm. Fingergriffe aus Edelstahl gibt es in 10 verschiedenen Ausführungen mit 30 oder 40 mm Achsabstand und wahlweise 5, 8 oder 10 mm Durchmesser. Die Stahl-Ausführung K1799 bietet Achsabstände von 30 oder 40 mm und Durchmesser von 8 oder 10 mm. Weiterhin hat Kipp Fingergriffe aus Kunststoff in insgesamt 42 Varianten im Angebot.

Schraub- und Dichtsystem: Ideal für hygienische Prozesse

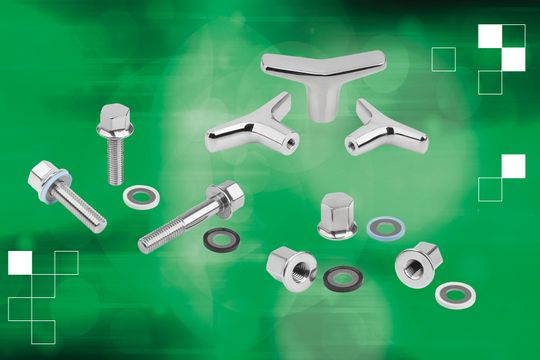

Mit dem neuen Schraub- und Dichtsystem Hygienic Usit von Freudenberg Sealing Technologies bietet Norelem eine zuverlässige Lösung für hygienesensible Bereiche. Die Kombination aus speziell entwickelten Dicht- und Unterlegscheiben sowie Edelstahlkomponenten erfüllt höchste Anforderungen an Reinheit und Sicherheit. Die Dicht- und Unterlegscheiben Hygienic Usit bilden die Basis der Produktreihe. Die Kombination aus metallischer Unterlegscheibe und fest verbundenem EPDM- oder Fluoroprene-Dichtungsring sorgt für eine sichere, totraumfreie Abdichtung. Die Abdichtung ermöglicht eine einfache Reinigung, ohne dass Schraubverbindungen gelöst werden müssen.

Neben den Dicht- und Unterlegscheiben bietet Norelem ein umfangreiches Sortiment an Edelstahlkomponenten nach Hygienic-Design-Richtlinien, die mit den Scheiben kombiniert werden können, darunter Sechskantschrauben und Hutmuttern, T-Griffe mit Außen- oder Innengewinde, Arretierbolzen mit hygienischem Kegelbund, Flügelschrauben und Flügelmuttern sowie Pilzknöpfe und Klemmhebel mit Außen- oder Innengewinde.

Dämpfungsscharnier: Zugangsklappen sicherer machen

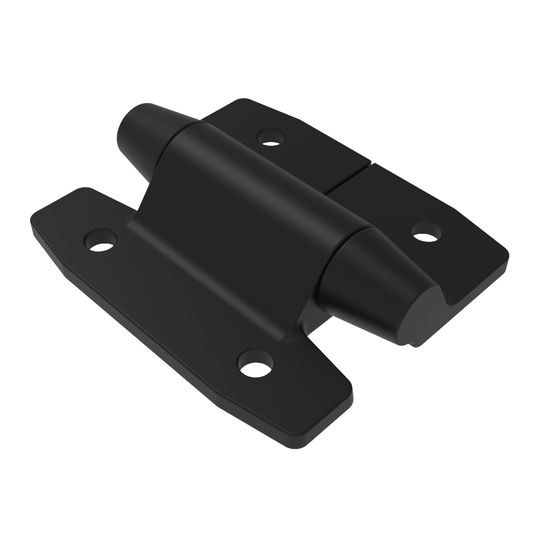

Ein kompaktes Profil mit integriertem Dämpfungsmechanismus, das ein Zuschlagen nahezu unmöglich macht und sich in bestehende Oberflächen-Montage-Designs einfügt: Southco hat das EC-Dämpfungsscharnier eingeführt, ein ausreichend robustes Soft-Close-Scharnier, das  ergonomische Sicherheit in industriellen Anwendungen  gewährleistet. Bei diesen Scharnieren besteht keine Gefahr, dass eine an ihnen befestigte Klappe auf die Finger eines Bedieners schlägt, wenn Benutzer die Klappe versehentlich loslassen.

Das EC-Dämpfungsscharnier nutzt einen integrierten Friktionsmechanismus, um nur dann Widerstand zu erzeugen, wenn er am meisten benötigt wird. Dadurch können die Klappen leicht bewegt werden, ein Zuschlagen ist jedoch kaum möglich. Dank des integrierten Friktionsmechanismus ist das Profil des EC-Dämpfungsscharniers nahezu identisch mit dem einiger freischwingender oberflächenmontierbarer Scharniere, sodass Konstrukteure ihre Designs nicht anpassen müssen.

LED-Dom-Signalleuchten: bruchbeständig und splitterfrei

Mit der EZ360330 (Durchmesser 50 mm) und der EZ360331 (Durchmesser 90 mm) ergänzt IPF sein Angebot an kompakten, runden Mehrfarben-LED-Signalleuchten zur Anzeige von Maschinen- und Anlagenzuständen. Die Signalleuchten sind sehr robust und können die Lichtfarben Rot, Gelb, Grün, Blau sowie Weiß separat ansteuern. Durch das 360-Grad-Design mit domförmiger Leuchtenabdeckung sind die Lichtsignale der EZ360330 und EZ360331 hierbei von allen Seiten stets gut sichtbar. Eine Besonderheit ist außerdem der über einen 24V-Eingang einstellbare Blinkmodus (2 Hz).

Mittels des Einbaugewindes M30 besteht die Möglichkeit zur Integration z. B. in Bedienpulten von Maschinen oder der Befestigung an Maschinengehäusen und Schaltschränken. Optional können die Signalleuchten mit dem als Zubehör erhältlichen Aluminiumrohr AE000033 (Länge 120 mm) auch aufgeständert werden, damit die Lichtsignale selbst aus größeren Distanzen gut wahrnehmbar sind. Ergänzend hierzu ist zudem ein Montageflansch (AE000032) erhältlich. Der elektrische Anschluss der EZ360330 und EZ360331 erfolgt mit einem M12-Steckverbinder.

LED-Leuchten: Industriebeleuchtung neu gedacht

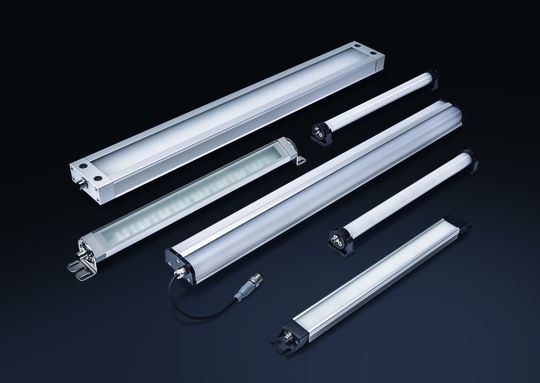

Helukabel bietet mit der neuen Marke Helulight hochwertige LED-Leuchten für Maschinen und Arbeitsplätze im industriellen Umfeld. Jedes Produkt kombiniert laut Hersteller Qualität „Made in Germany“, robuste Bauweise und moderne Technologie.

Mit der Helulight Smart Process lassen sich Prozesszustände an Maschinen und Anlagen schnell und eindeutig visualisieren. Das Lauflicht aus einzeln ansteuerbaren RGB-LEDs zeigt etwa Füllstände, Temperaturverläufe oder Bearbeitungsfortschritte visuell an.

Die Helulight Solid40 wurde speziell für extreme Bedingungen entwickelt – ideal für den Einsatz in Werkzeugmaschinen und rauen Produktionsumgebungen. Das robuste Gehäuse mit ESG-Sicherheitsglas schützt zuverlässig vor Kühlschmierstoffen, Ölen und Staub. Kaskadierbarkeit und flexible Montagemöglichkeiten erleichtern die Integration.

Die Helulight Classic ist die vielseitigste Maschinenleuchte und für Standardanwendungen im Maschinen- und Anlagenbau gedacht. Sie bietet höchste Flexibilität dank zahlreicher Varianten (Weißlicht, RGB, RGBW, PRO) und passt sich mit ihrer drehbaren Konsole unterschiedlichen Montagesituationen an.

Die Helulight Static überzeugt mit einem besonders hohen Lichtoutput bei minimaler Blendwirkung. Die flache, starr montierte Bauform ermöglicht eine blendfreie Beleuchtung von Arbeitsbereichen, besonders wenn beengte Platzverhältnisse herrschen.

Die Helulight Dual kombiniert Maschinenbeleuchtung und Signalleuchte in einem Gehäuse – und ist damit einzigartig am Markt. Das intelligente Zweikammer-Prinzip ermöglicht eine gleichzeitige Ausleuchtung des Maschineninnenraums und die visuelle Darstellung von Maschinenzuständen – ganz ohne störende Lichtunterbrechung.

Die Helulight Workplace schließlich wurde speziell für Arbeitsplätze mit hohen ergonomischen Anforderungen entwickelt. Dank Prismenabdeckung erreicht sie die Blendwertgrenze UGR19 und sorgt für eine angenehme, augenschonende Beleuchtung – ideal für Montageplätze, Prüfarbeitsplätze oder Labore.

Leuchtdrucktaster: Betätiger mit vorstehender Blende

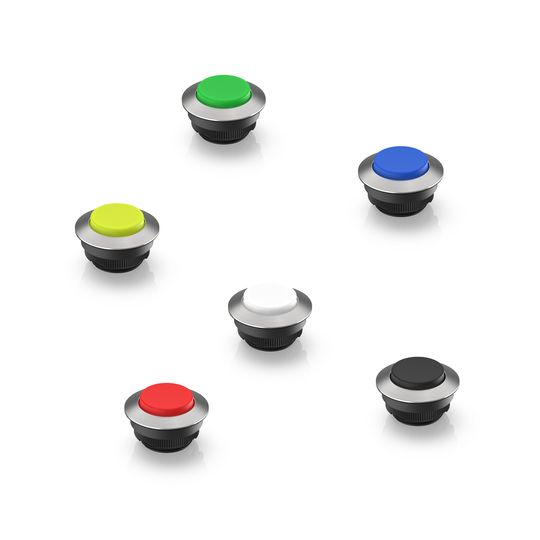

RAFI hat seine Modellreihe RAFIX 30 FS+ im eleganten, besonders flach gestalteten Design um Leuchtdrucktaster mit vorstehender Blende in sechs verschiedenen Blendenfarben erweitert. Die mit Edelstahl-Frontring, rundem Bund und vorstehender transluzenter Blende in schwarzer, weißer, gelber grüner, blauer oder roter Ausführung erhältlichen Befehlsgeräte sind für Einbauöffnungen von 30,3 mm dimensioniert. Mit einem Bunddurchmesser von 34,5 mm eignen sich die Betätiger für ein Rastermaß ab 35x35 mm.

Die Tasterserie verfügt frontseitig über Schutzart IP65, kann in Temperaturbereichen von -25 °C bis 70 °C eingesetzt werden und bietet auch bei Handschuhbedienung ein deutliches taktiles Feedback. Ihr langlebiges Design ist für Betätigungskräfte bis 100 N und einer Lebensdauer von mindestens 1 Mio. Betätigungszyklen ausgelegt. Die etwa für Anwendungen in der Elektrotechnik, Industrierobotik sowie im Fahrzeug-, Maschinen- und Anlagenbau optimierten Leuchtdrucktaster lassen sich sowohl mit PCB-Schaltelementen zur Leiterplatten-Applikation als auch mit QC-Schaltelementen zur klassischen Verdrahtung kombinieren.
