Getriebe Neues Planetengetriebe erreicht Spitzenwerte

Faulhaber will mit dem neuen Planetengetriebe 20/1R die stärkste Kraftübertragungstechnologie in seiner Größenklasse auf den Markt bringen: Bei einem Durchmesser von 20 mm ermöglicht das Getriebe aus Edelstahl ein Dauerdrehmoment von 800 mNm, im Intervallbetrieb kurzzeitig bis zu 1100 mNm.

Anbieter zum Thema

FAULHABER Antriebssysteme

SPN Schwaben Präzision Fritz Hopf GmbH

GWJ Technology GmbH

Nach intensiver Entwicklungsarbeit mit umfassenden Testreihen konnte Faulhaber die Leistungsabgabe des neuen Planetengetriebes 20/1R im Vergleich zum Vorgängermodell mehr als verdreifachen. Die Eingangsdrehzahl erreicht 12 000 rpm. Das Getriebe kann nicht nur mit DC- und bürstenlosen Motoren, sondern auch mit Schrittmotoren von 17 mm bis 22 mm Durchmesser kombiniert werden.

Industrie 4.0

Im Netz der vierten industriellen Revolution

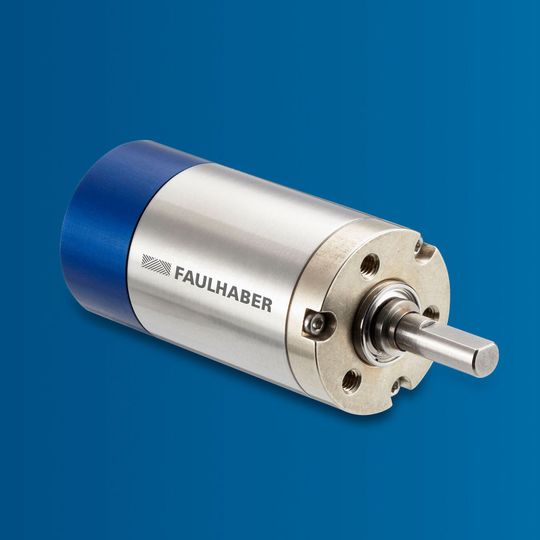

Dank des vorgespannten Kugellagers hat die Abtriebswelle des 20/1R kein axiales Spiel. Das Getriebe ist ein- bis fünfstufig verfügbar, die Spanne der 16 möglichen Untersetzungsverhältnisse reicht von 3,71:1 bis 1526:1. Des Weiteren gibt es die Wahl zwischen dem normalen Temperaturbereich von –10 °C bis 125 °C und einer Tieftemperaturvariante mit –45 °C bis 100 °C. Damit ist der typische Temperaturbereich für Planetengetriebe aus Metall deutlich ausgeweitet. Zahlreiche Produktvarianten, darunter eine autoklavierbare Version, erlauben die leichte Anpassung an ganz unterschiedliche Anwendungen. Der Anschluss des neuen Planetengetriebes 20/1R ist mit dem seines Vorgängers 20/1 kompatibel. Bei einem Upgrade kann das bisherige Getriebe also ohne weitere Veränderungen gegen das neue Modell ausgetauscht werden. (sh)

(ID:43753876)
