Rollbieger Neuer Rollbieger mit hoher Wiederholgenauigkeit

Komfort bei der Blechverformung bietet die neue Serie von Rollbiegern des Normalienspezialist Strack Norma. Die kompakt aufgebauten Umformstationen machen unter anderem den Einsatz von federnden Niederhaltern überflüssig.

Anbieter zum Thema

RÄDER-VOGEL - RÄDER- UND ROLLENFABRIK GMBH & CO. KG

Heidrive GmbH

SPN Schwaben Präzision Fritz Hopf GmbH

STRACK NORMA GmbH & Co. KG

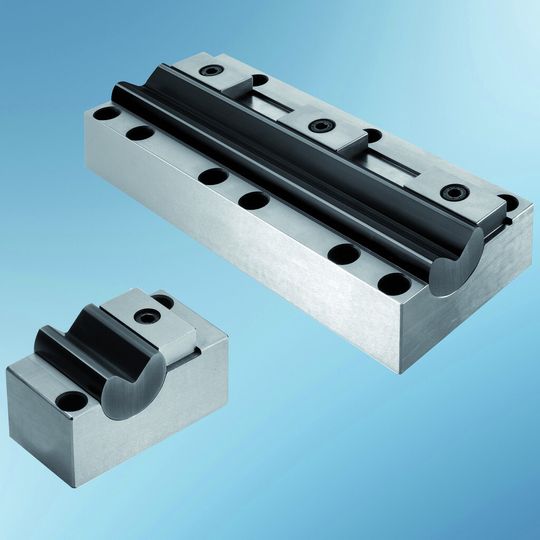

Die Serie von Strack Norma umfasst insgesamt drei Modelle an Rollbiegern (SN 4810, 4820, 4830). Diese präsentieren sich als kompakt aufgebaute Umformstationen und bieten in der Praxis eine Reihe von Vorteilen. Sie unterscheiden sich vornehmlich durch die unterschiedliche Art der Befestigung. Deren Kompaktheit macht beispielsweise den Einsatz von federnden Niederhaltern überflüssig.

Der Rollbieger überbiegt den Blechartikel genau in der gewünschten Dimension, um die übliche Rückfederkraft des Blechs auszugleichen. Das Resultat ist ein exakt verformtes Blech. Durch den sanften Ablauf des Biegeprozesses wird das Gleiten oder Aufwerfen des Materials ausgeschlossen. Auch Abdrücke auf dem Formteil werden durch die großzügig beanspruchten Biegeflächen eliminiert.

Hohe Wiederholgenauigkeit gewährleistet

Ein weiterer Vorteil ist bei dem Einsatz in der Serienfertigung die hohe Wiederholgenauigkeit. Somit kann sichergestellt werden, dass gleiche Winkelbiegungen und Schenkelhöhen auch nach vielen Umformprozessen reproduziert werden. Die hohe Prozessstabilität, die mit den Rollbiegern erreicht wird, sorgt für eine hohe Positionsgenauigkeit bei den wiederkehrenden Lochpositionen in einem Artikel.

Durch die Federkraft wird der Biegeeinsatz nach jeder Operation in einer Drehbewegung in die Ausgangsstellung zurückgestellt. Die beim Einsatz in einer Umformstation auftretenden Kratzer auf der Artikeloberfläche, die durch den Rückhub zwangsläufig entstehen, sind somit ausgeschlossen.

Zudem ermöglichen diese Rollbieger die klassischen Formen wie das Überbiegen (mit Winkeln unter 90°), geöffnetes Biegen (über 90°), Z- und doppelte Biegungen und auch zerdrückte Varianten innerhalb der definierten Toleranz. Verarbeitet können Materialstärken von 0,3 mm bis 8 mm. (jv)
