Oberflächenveredelung Nanostrukturen auf Glasflächen

Schott hat die Nanoimprint-Lithographie, ein Verfahren zur Nanostrukturierung von Oberflächen, weiterentwickelt. Auf dieser Basis sollen innovative Anwendungen entstehen – von dekorativer Edelstahloptik auf Glas über OLED-Applikationen bis zu photonischen Kristallen.

Anbieter zum Thema

ipf electronic gmbh

microsonic GmbH

Ruderer Klebetechnik GmbH

Schott AG

Mit der Nanoimprint-Lithographie, einer mechanischen Nanoprägetechnik, sowie in Kombination mit speziellen Beschichtungsmaterialien und -verfahren lassen sich komplexe funktionale Oberflächenstrukturen schaffen. Diese reichen bis in den Nanometerbereich – also ein Milliardstel Meter – und sind so ausgeklügelt, dass sie einfallendes Licht gezielt lenken, reflektieren, absorbieren oder manipulieren können. Auch lassen sich Oberflächen mit einer bestimmten Haptik oder einer dekorativen Anmutung erzeugen. Bislang war die Technologie industriell und auf relativ großen Flächen nur für biegbare Substrate, hauptsächlich Kunststoffe, einsetzbar. Mit rigidem Material wie etwa Glas ließen sich nur kleine Formate realisieren – zum Beispiel nanooptisch strukturierte Wafer oder diffraktive optische Elemente (DOE) als Nachfolger von klassischen Linsen und Spiegeln. Zudem arbeiten bisherige Verfahren sehr langsam, benötigen viele Prozessschritte oder eignen sich nicht für große Flächen bzw. starre Substrate wie Spezialglas.

Dagegen erlaubt ein erster technologischer Prototyp von Schott nicht nur die Nanostrukturierung von Glas, sondern auch die schnelle Fertigung von 30 mal 40 Quadratzentimeter großen Glasformaten. Auch hat Schott auf Basis chemischer Nanotechnologie einen speziellen Lack auf Sol-Gel-Basis entwickelt, in den sich Nanostrukturen prägen lassen. Aufgebracht auf ein Glassubstrat, lassen sich damit unterschiedlichste Eigenschaften realisieren wie etwa ein speziell angepasster Brechungsindex für optische Anwendungen. Zudem sind diese Strukturen nun temperaturbeständig und widerstehen Temperaturen von über 200°C bis 700°C. Mögliche Anwendungsfelder sind etwa Architekturgläser mit antireflektierenden Oberflächen, Hologramme für den Markenschutz oder optische Nanostrukturen zur Lichtauskopplung für OLED’s (organische Licht emittierende Dioden). Denkbar sind auch Diffusionsfilter zur gleichmäßigen Verteilung von Licht auf Bildschirmen. Interessant für die Dünnschicht-Solartechnik sind darüber hinaus optische „Light-Trapping“-Konzepte (Lichtfallen) zur effizienten Absorption von Licht durch das nanostrukturierte Substrat. Ein weiteres Zukunftsfeld sind spezielle kristalline Siliziumstrukturen zur kostengünstigen Herstellung von photonischen Kristallen, um die Leistungsfähigkeit der (optischen) Datenverarbeitung deutlich zu steigern – Voraussetzung für den optischen Supercomputer der Zukunft.

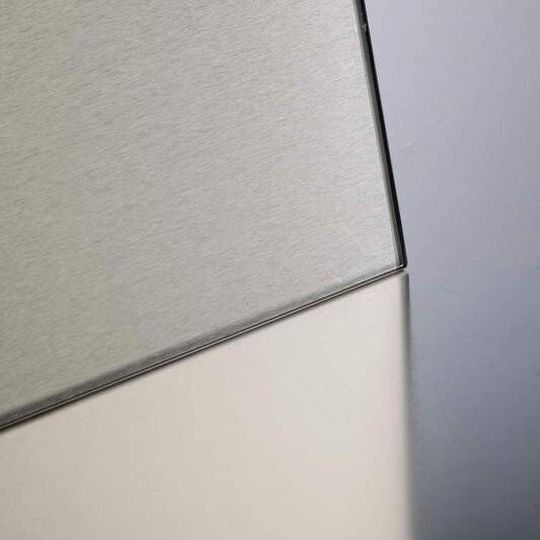

Bei Schott denkt man bereits über eine mögliche dekorative Anwendung im Hausgerätebereich nach: der Erzeugung einer realistischen, gebürsteten Edelstahloptik auf Glas. Dadurch lassen sich die Materialvorteile von Glas wie etwa leichte Säuberung und Kratzfestigkeit mit der edlen Anmutung von Metall verbinden. (qui)
