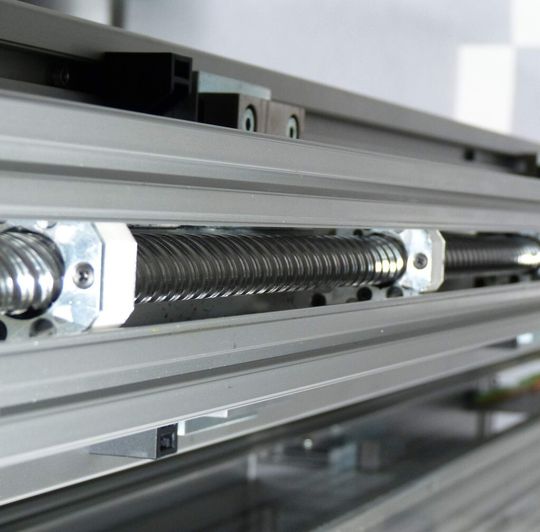

Lineareinheit Mitlaufende Spindelunterstützung für Linearachsen

Seine RK DuoLine-Linearachsen der Baugrößen 60/80/120/160 bietet RK Rose+Krieger wahlweise in zahnriemen- oder spindelgetriebenen Ausführungen an. Eine mitlaufende Spindelunterstützung garantiert bei langen spindelgetriebenen Lineareinheiten über den gesamten Drehzahlbereich eine völlig neue Dimension der Laufruhe.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

FAULHABER Antriebssysteme

IEF-Werner GmbH

RK Rose+Krieger GmbH

Die RK DuoLine-Linearachsen der Baugrößen 60/80/120/160 gibt es wahlweise in zahnriemen- oder spindelgetriebenen Ausführungen. Dabei kommt es bei allen spindelgetriebenen Lineareinheiten ab einer bestimmten Spindellänge bei hohen Drehzahlen zum unerwünschten Aufschwingen der Spindel und damit auch zu einer Reduzierung der Lebensdauer der Einheit. Solche Linearachsen konnten deshalb bisher nur mit geringer Geschwindigkeit betrieben werden.

Eine Begrenzung der frei tragenden Spindellänge in Abhängigkeit von ihrem Durchmesser eliminiert jedoch diese Schwingungen. Rose + Krieger erreicht dies bei seinen neuen spindelgetriebenen Lineareinheiten der Baureihe RK Duoline S durch eine Eigenentwicklung: Eine mitlaufende Spindelunterstützung verkürzt die frei tragende Länge der Spindel. Auf diese Weise läuft die RK DuoLine S auch bei 2800 U/min wartungsfrei ohne störende Vibrationen im Dauerbetrieb und erreicht selbst bei Hublängen von 5 m eine maximale Geschwindigkeit von 2,4 m/s ohne Einbußen der Lebensdauer. Bei hohen Rotationsfrequenzen lässt sich damit eine deutlich größere Laufruhe erzielen, und Drehzahlendiagramme gehören der Vergangenheit an. Darüber hinaus zeichnet sich die Spindelunterstützung durch weitere Vorteile aus: Sie ist wartungs- und verschleißfrei und kann in beliebiger Einbaulage betrieben werden. Kraftschlüssige Fixierungen halten die einzelnen Unterstützungen an der Sollposition. Dabei lassen sich bis zu sechs Spindelunterstützungen pro Achsenseite integrieren.

. (bm)
