Abstützelement Mit Schutzschirm und Sperrluft gegen Flüssigkeiten

Roemheld bietet seine Abstützelemente zum Bearbeiten von Werkstücken in schwierigen und schmutzigen Umgebungen jetzt in neuen Varianten mit Schutzschirm und Sperrluft gegen Flüssigkeiten an.

Anbieter zum Thema

RÄDER-VOGEL - RÄDER- UND ROLLENFABRIK GMBH & CO. KG

Novotechnik Messwertaufnehmer OHG

invenio AG

auchkomm Unternehmenskommunikation

Römheld GmbH

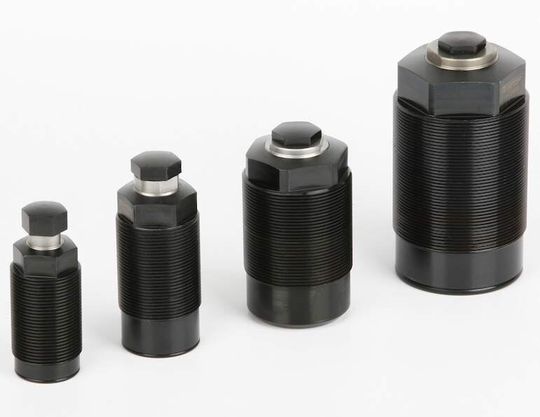

Die seit 2012 verfügbaren Abstützelemente von Römheld zum Bearbeiten von Werkstücken in schwierigen und schmutzigen Umgebungen wurden um einen zusätzlichen Schutzschirm gegenüber Flüssigkeiten und einen Belüftungsanschluss erweitert, der auch für Sperrluft genutzt werden kann. Die Platz sparenden Abstützelemente zum Einschrauben werden für Belastungen von 6,5 kN bis 42 kN angeboten.

Für Anwender, die ohne Belüftungsleitung arbeiten, sind die bewährten Abstützelemente der Baureihe mit M30-Gewinde weiterhin erhältlich.

Die Modelle der neuen Baureihe sind korrosionsgeschützt, sehr kompakt und lassen sich direkt in den Vorrichtungsörper einschrauben. In ihr Gehäuse ist eine dünnwandige Klemmbuchse integriert, die auf Druck einen beweglichen Abstützbolzen ringförmig festklemmt und so verhindert, dass ein Werkstück während der Bearbeitung vibriert oder sich durchbiegt.

Eine integrierte Blende sorgt dafür, dass sich das Abstützelement sanft an das Werkstück anlegt, so dass auch dünnwandige Bauteile präzise bearbeitet werden können. Der Bolzen kann wahlweise Über Federkraft, Luft oder Öl in Kombination mit Federkraft angestellt werden. Öl und Luft werden durch gebohrte Kanäle geführt.

Besonders geeignet für schwierige und schmutzige Umgebungen sind die neuen Abstützelemente dank einer Reihe von Sicherheitsmerkmalen: Vor dem Eindringen von Spänen und Flüssigkeiten wie beispielsweise aggressiven Kühlmitteln sowie bei extremen Temperaturen schützen als bewährte Komponenten eine Metallabstreifkante und ein FKM-Abstreifer aus Fluorkautschuk.

Bei einer sehr starken Beanspruchung, beispielsweise wenn ein kräftiger Kühlmittelstrahl direkt auf den Bolzen oder die Abstreifkante gerichtet ist, bietet Römheld jetzt eine zusätzliche Schutzkappe an, die die Flüssigkeit dann vergleichbar einem ein Regenschirm vom Abstützelement ablenkt.

Darüber hinaus gehenden Schutz vor dem Eindringen von Flüssigkeiten bietet die Möglichkeit, am Entlüftungsanschluss zusätzlich Sperrluft anzulegen. Hierzu wird im Abstützelement ein leichter Überdruck von maximal 0,2 bar erzeugt. (jv)
