Lineartechnik Linearmotor mit Wasserkühlung für Werkzeugmaschinen

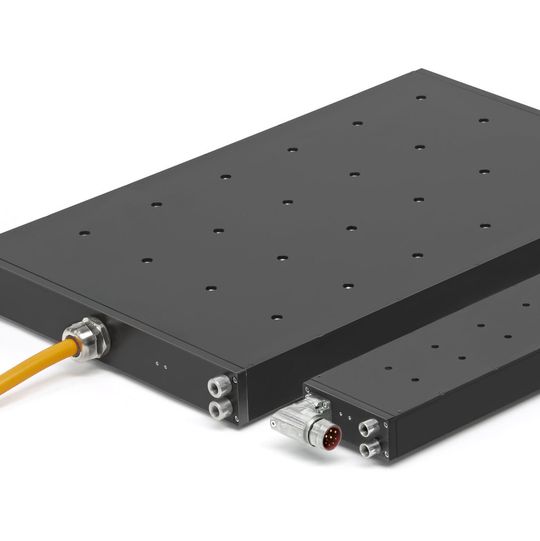

Mit einem Anschluss zur Wasserkühlung eignen sich die neuen Linearmotoren der Serie LMF von Hiwin optimal für Werkzeugmaschinen.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

Baß Antriebstechnik GmbH

Actronic-Solutions GmbH

HIWIN GmbH

Die LMF-Linearmotorenreihe von Hiwin hat einen Anschluss zur Wasserkühlung, sodass sie optimal in Werkzeugmaschinen eingesetzt werden kann. Mit Dauerkräften bis 7.000 N sowie Spitzenkräften bis fast 13.000 N bieten die LMF-Einheiten hohe Dynamik und Genauigkeit bei einer hohen Kraftdichte. Die dreiphasigen, eisenbehafteten Linearmotoren bestehen im Wesentlichen aus einem Primärteil (Forcer) mit bewickeltem Blechpaket sowie einer integrierten Wasserkühlung und einem Sekundärteil mit Permanentmagneten (Stator). Die Wasserkühlung leitet Wärme aus dem Bearbeitungsraum ab. Hierdurch kann der Linearmotor mit einer höheren Stromstärke betrieben werden, was die Dauerkräfte um bis zu 50 % erhöht. Standardmäßig werden die Magnete der Statoren mit einem vibrations- und ölbeständigen Epoxidharz vergossen und so vor mechanischer Beschädigung geschützt. Für besonders schwierige Umgebungsbedingungen liefert der Anbieter auch eine optionale, maximal 3 m lange Edelstahlabdeckung. Durch eine spezielle Anordnung der Permanentmagneten wurde das Rastmoment auf ein Minimum reduziert, sodass die Motoren gute Gleichlaufeigenschaften gewährleisten. Sie sind CE- und UL-zertifiziert und können dadurch praktisch weltweit eingesetzt werden. (ud)
