Gelenk Lineare Achsverbindung für bewegliche Teile

mbo Oßwald hat eine nicht demontierbare Variante von Axialgelenken entwickelt.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

FAULHABER Antriebssysteme

Franke GmbH

CADFEM Germany GmbH

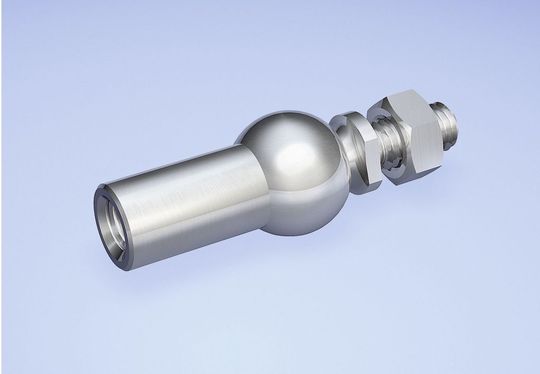

Für die lineare Kraftübertragung von beweglichen Teilen stellt das Axialgelenk eine besondere Lösung im Bereich der Winkelgelenke nach DIN 71802 dar. Die Umsetzung der aufgenommenen Kräfte erfolgt nicht im Winkel von 90° sondern als 180°-Variante, also linear. Der mögliche Schwenkwinkel liegt vergleichbar der DIN 71802 bei ±18°, die Auszugskräfte des Kugelzapfens aus der Kugelpfanne je nach Baugröße zwischen min. 30 und min. 100 N. Die neuen Axialgelenke sind in der Lage, besonders hohe Belastungskräfte aufzunehmen. Sie stehen in den Abmessungen M5 bis M16 in Stahl und Edelstahl zur Verfügung. (qui)
