Kupplungsnabe mit integriertem Messsystem vorgestellt

Kupplung Kupplungsnabe mit integriertem Messsystem vorgestellt

06.07.2023 Quelle: KTR 2 min Lesedauer

Anbieter zum Thema

KTR Systems GmbH

Lenord, Bauer & Co. GmbH

OSWALD Elektromotoren GmbH

SCHMIDT-KUPPLUNG GmbH

Die neue spielfreie Rotex-GS-Kupplungsnabe mit integriertem Messsystem von KTR misst Drehmoment und Drehzahl. Das soll die Maschinenüberwachung erleichtern und auch Vorteile in der Prüfstandstechnik, der Prozessteuerung und der Qualitätssicherung bieten.

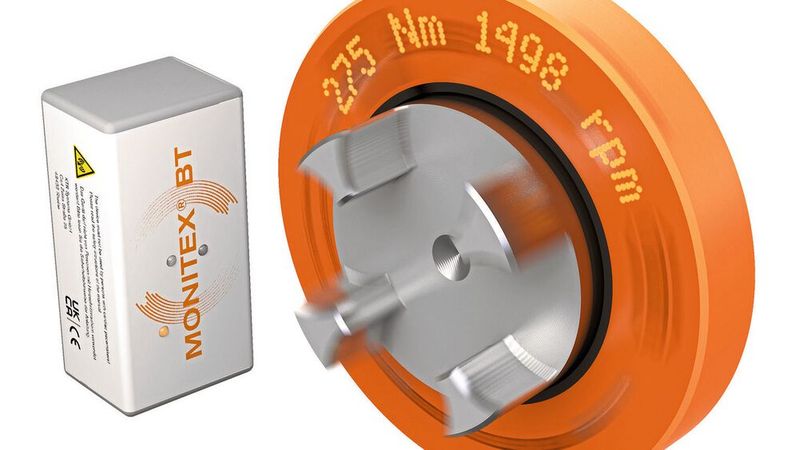

KTR hat eine spielfreie Rotex-GS-Kupplungsnabe entwickelt, die Drehmoment und Drehzahl misst. Die ermittelten Daten werden bei Rotation über ein Display an der Kupplung angezeigt und können via Bluetooth versendet und in einer entsprechenden App eingesehen werden. Bei der kurzbauenden Monitex BT befindet sich die gesamte Messtechnik in der Kupplungsnabe – damit lässt sich die neue Messkupplung auch bei kritischen Platzverhältnissen unkompliziert in den Antrieb integrieren.

Induktive Energieübertragung

Die induktive Energieübertragung erfolgt kontaktlos und ermöglicht einen permanenten Betrieb der Messnabe; hierzu wird ein Induktivkopf mit einem Abstand von maximal zehn Millimetern radial von der Kupplung angebracht. Sobald das System eingeschaltet ist, werden die ermittelten Daten per Bluetooth versendet und mit Hilfe der Monitex-App von einem mobilen Endgerät oder einem PC empfangen und gespeichert.

Ein optischer und akustischer Alarm informiert den Benutzer, sobald eingestellte Grenzwerte über- oder unterschritten werden. Die Messergebnisse können in der App als Kurvenverlauf oder numerische Zahlen dargestellt werden; die Minimal-, Maximal- und Durchschnittswerte werden dabei fortlaufend berechnet.

Die Monitex-App ist kostenlos und steht für Android- und iOS-Geräte in den jeweiligen App-Stores zum Herunterladen bereit; zur Nutzung auf dem PC mit Windows-Betriebssystem liefert KTR die entsprechende Software mit.

Live-Daten in die Anlagensteuerung einspeisen

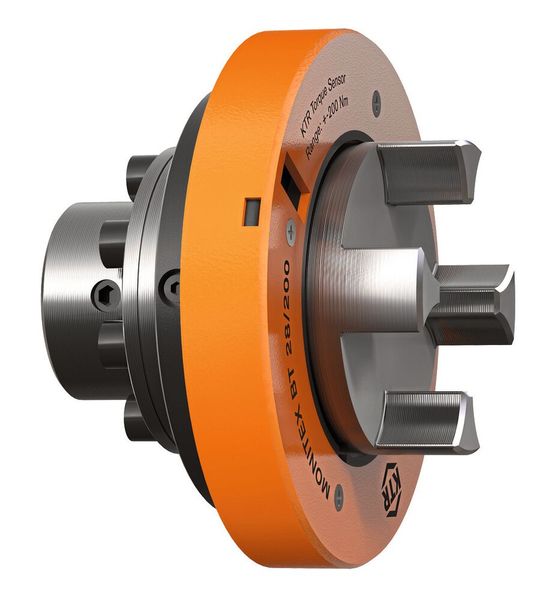

Haupteinsatzgebiete der drehmomentmessenden Kupplungsnabe sind nahezu alle Bereiche für tägliche Messaufgaben.(Bild: KTR) — Haupteinsatzgebiete der drehmomentmessenden Kupplungsnabe sind nahezu alle Bereiche für tägliche Messaufgaben.
(Bild: KTR)

Die Monitex BT besitzt ein Display, das ab 300 min^–1 die aktuellen Drehmoment- und Drehzahlwerte anzeigt – so stehen die Daten auch dann zur Verfügung, wenn das Empfangsgerät nicht in der Nähe ist oder eine einfache Beobachtung der Belastung ausreicht.

Um den Antriebsstrang zu überwachen oder zu regeln, benötigt der Anwender in vielen Fällen Live-Daten zur Einspeisung in die Anlagensteuerung; das kann wahlweise durch ein Edge-Device geschehen, das die Bluetooth-Daten umsetzt oder durch einen Digital-Analog-Umsetzer (DAC), der die Verbindung zur Monitex BT herstellt und die Drehmoment- und Drehzahlwerte als analoge Spannungssignale ausgibt.

Haupteinsatzgebiete der drehmomentmessenden Kupplungsnabe sind nahezu alle Bereiche für tägliche Messaufgaben – dazu gehören unter anderem die Maschinenüberwachung, die Prüfstandstechnik, die Prozessteuerung und die Qualitätssicherung.

Die neue Monitex BT ist zunächst in den Baugrößen 28 und 42 erhältlich, weitere Größen sollen folgen.

(ID:49600440)
