In unserer Rubrik „Faszination Technik“ stellen wir Konstrukteuren jede Woche beeindruckende Projekte aus Forschung und Entwicklung vor. Heute: wie spezielle Farbstoffmoleküle Spannungen in Kunststoffen quantitativ anzeigen und Bauteilspannungen durch Farbänderungen sichtbar machen.

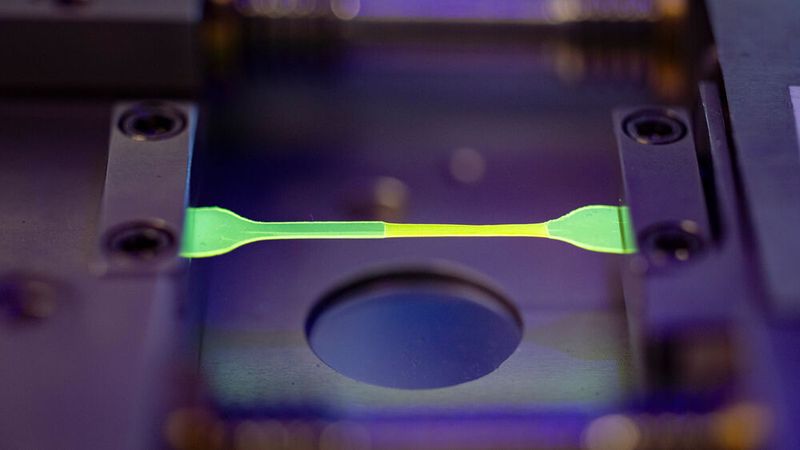

Unter der Leitung von Prof. Dr. Michael Sommer, Inhaber der Professur Polymerchemie der Technischen Universität Chemnitz, ist es einem Forschungsteam gelungen, verschiedene Farbstoffmoleküle aus dem Bereich sogenannter Mechanophore zu konstruieren und so einzusetzen, dass sie molekulare Spannungen quantitativ anzeigen. Mithilfe solcher Moleküle werden Bauteilspannungen je nach Stärke durch Farbänderungen sichtbar.

Das Konzept solcher Farbstoffe ist nicht neu. Bisherige Mechanophore konnten jedoch meist nur das Vorhandensein oder Fehlen von Spannungen in Kunststoffen anzeigen. In der Professur Polymerchemie werden jedoch seit einigen Jahren molekulare Torsionsfedern entwickelt, die sich als besonders geeignete und vielversprechende Klasse von Mechanophoren erweisen.

Molekulare Federn springen in Ausgangszustand zurück

Die Farbstoffmoleküle „fühlen“ die Kraft, die innerhalb eines Kunststoffs wirkt, und zeigen mechanische Belastung durch einen Farbumschlag an. Nimmt die Kraft auf den Kunststoff ab, kehren die Farbstoffmoleküle wieder in ihren Ausgangszustand zurück. Daher werden diese Farbstoffe auch als „molekulare Federn“ bezeichnet – sie dehnen sich und „springen“ danach wieder in ihren ursprünglichen Zustand.

In einer früheren Arbeit an der Professur Polymerchemie konnten damit bereits mechanische Spannungen in Kunststoffen stufenlos sichtbar gemacht und molekulare Kräfte aus der Theorie abgeleitet werden. „Das bringt überall dort große Vorteile, wo es darauf ankommt, Belastungen in Kunststoffen in Echtzeit abzubilden. Diese neue Form der Schadensanalyse könnte schon bald zu praktischen Anwendungen führen“, sagt Sommer.

Kalibrierung molekularer Torsionsfedern ermöglicht quantitative Kraftmessung

In der aktuellen Forschungsarbeit, die in der Zeitschrift Angewandte Chemie publiziert wurde, wird dieses Konzept durch eine experimentelle Kalibrierung von Kräften weiterentwickelt. Somit kann die Größe von Kräften in verschiedenen Kunststoffen optisch bestimmt werden. „Der Schritt von der bloßen Sichtbarmachung und theoretisch berechneten Kräften in Kunststoffen hin zu experimentell direkt bestimmten Kräften ist ein großer“, versichert Sommer. Möglich wurde dies durch die Verwendung unterschiedlich funktionierender Mechanophore, deren Verhalten bei bestimmten mechanischen Spannungen untereinander abgeglichen werden kann. So konnten molekular-wirkende Kräfte ermittelt werden. Bislang wurden vor allem Zugkräfte untersucht. Inwieweit beispielsweise auch äußere Druckkräfte zuverlässig und quantitativ bestimmt werden können, muss noch erforscht werden.

Bessere mechanische Eigenschaften, Alterung von Kunststoffen und Schadensanalyse

Die Ergebnisse bilden eine breite Basis für ein noch besseres grundlegendes Verständnis von Kräften in polymeren Materialien. In weiteren Experimenten, die im Rahmen eines kürzlich geförderten DFG-Projekts gemeinsam mit den Arbeitsgruppen von Prof. Günter Reiter (Polymerphysik) und Priv.-Doz. Michael Walter (Theorie) der Albert-Ludwigs-Universität Freiburg durchgeführt werden, sollen mikroskopische Kräfteverteilungen in verschiedenen Kunststoffen untersucht werden und auch 3D-gedruckte Bauteile zum Einsatz kommen. „Die Visualisierung von zeit- und ortsaufgelösten Kräfteverteilungen kann bisher nur theoretisch modelliert werden. Der Einsatz von Torsionsfedern bietet hier einzigartige Möglichkeiten für mikroskopische Einblicke, die Alterungs- und Schadensanalyse revolutionieren könnten“, so Sommer.
