Hydraulikventil Kompakte Hydraulik-Lösung für Harvester-Aggregate

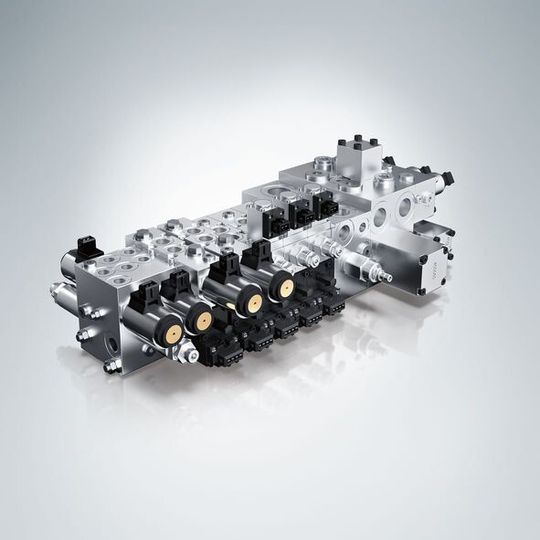

Hawe Hydraulik hat für die hydraulischen Funktionen von Harvester-Aggregaten einen platzsparenden Ventilblock entwickelt.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

Actronic-Solutions GmbH

HAWE Hydraulik SE

Die Ventile sind aus Stahl gefertigt, um ihre Baumaße kompakt und ihr Gewicht mit 47 kg vergleichsweise gering zu halten. Damit ist der Ventilblock ca. 50% leichter als marktübliche Lösungen. Je niedriger das Gesamtgewicht des Harvester-Aggregats ist, desto weiter lässt sich der Kranarm ausfahren und desto schwerere Baumstämme kann der Fahrer verarbeiten. Die Ventile für die Ansteuerung der Vorschubwalzen des Harvester-Aggregats sind auf einen Volumenstrom von 400 l/min ausgelegt, um die Baumstämme mit einer hohen Geschwindigkeit zu befördern. Es ist eine gemeinsame oder auch eine getrennte Ansteuerung der Vorschubwalzen möglich. Der Anpressdruck der Entastungsmesser lässt sich elektro-proportional einstellen und bleibt während der gesamten Bearbeitung konstant. So folgen die Messer exakt der Kontur des Baumstamms und trennen die Äste in einer definierten Höhe ab. Aufgrund der Stahlbauweise ist ein Maximaldruck von 420 bar möglich. Das macht die Ventile unempfindlich gegen Druckspitzen, die beispielsweise beim Entasten der Stämme oder beim Fällen und Drehen der Bäume entstehen können.

Eine Druckwaage regelt lastunabhängig die Geschwindigkeit der Kettensäge, so dass deren Drehzahl konstant bleibt. Die Säge bleibt nicht im Holz stecken, sie verschleißt nicht so schnell und der Schnitt ist gleichmäßig. Der maximale Volumenstrom für die Funktion der Kettensäge beträgt 250 l/min. Proportional-Wegeschieberventile nach dem Load-Sensing-Prinzip ermöglichen ein ruckfreies Drehen und Neigen des Aggregats. Schaltet der Fahrer die Schwimmstellung zu, hängt das Aggregat freibeweglich am Kran und kann komfortabel transportiert und abgestellt werden. Für die Ansteuerung der Zusatzfunktionen - Andrücken des Messrads, Kettenschmierung und Farbmarkierung der Holzstämme - reicht weniger Druck aus als für das gesamte System notwendig ist. Daher setzt Hawe Hydraulik dafür individuell einstellbare Druckregelventile ein. Diese können voreingestellt oder vom Fahrer manuell eingestellt werden. (qui)
