Handlingmodule Kombination aus Rotationsmodul mit einem Greifmodul

Mit den neuen Greif-/Drehmodule der Baureihen EG-20/RE-50 (elektrisch) sowie GMQ 20/RE-50 (pneumatisch/elektrisch) erweitert Afag sein Lieferprogramm.

Anbieter zum Thema

Baß Antriebstechnik GmbH

DOCERAM GmbH

GWJ Technology GmbH

AFAG Automation AG

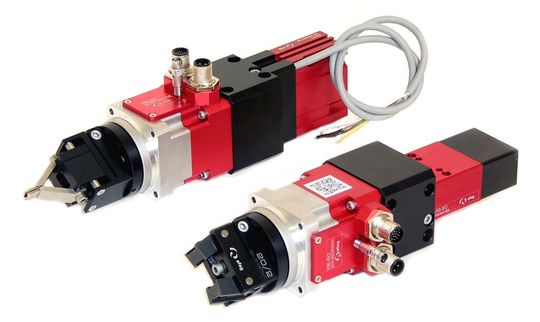

Bei den neuen Greif-/Drehmodulen handelt es sich um die Kombination eines Rotationsmoduls mit einem Greifmodul in einer kompakten Einheit. Je nach Anforderung und Kundenwunsch besteht ein solches Greif-/Drehmodul dann jeweils aus einem Greifantrieb EG-20 oder GMQ 20 (elektrisch oder pneumatisch angetrieben), einem Rotationsmodul RE-50 (mit Normal- oder Kleinspannung) und einer Greifzange des Typs GMQ 20.

Des Weiteren kann der Konstrukteur/Anwender zwischen den drei lieferbaren Greifzangen-Ausführungen (Parallelgreifer, Zweifingergreifer, Kniehebelgreifer) auswählen. Dank der kompakten und schlanken Bauweise sowie der Endlos-Drehfunktion des Rotationsmoduls sind so gut wie keine Störkanten vorhanden. Zudem ergeben sich mehr Freiräume, bezogen auf die Bewegungsabläufe und die Gestaltung sowie den Aktionsbereich.

Die Greif-/Drehmodule werden als komplett und anschlussfertig montierte Einheiten geliefert. Die elektrischen Rotationsmodule sind für den Betrieb mit den hauseigenen Reglern vom Typ SE-Power von Afag ausgelegt, können aber auch mit Fremd-Reglern betrieben werden.

Die Einbaulage ist grundsätzlich beliebig, jedoch sind standardmäßig frontseitig und seitlich Anbauflächen vorhanden. Außerdem können sowohl der Greifer- als auch der Drehantrieb um 4 x 90° zur Anbaufläche verdreht werden, womit die Seite des Kabelabgangs frei wählbar ist. (jv)
