Kompaktspanner Kleinster Kompaktspanner vorgestellt

Der Spanntechnik-Spezialist Roemheld hat einen neuen Kompaktspanner vorgestellt, der die Baureihe aus bislang vier verschieden großen Ausführungen um eine besonders kleine Variante der Baugröße „Null“ erweitert.

Anbieter zum Thema

Heidrive GmbH

Gutekunst Federn

SPN Schwaben Präzision Fritz Hopf GmbH

Römheld GmbH

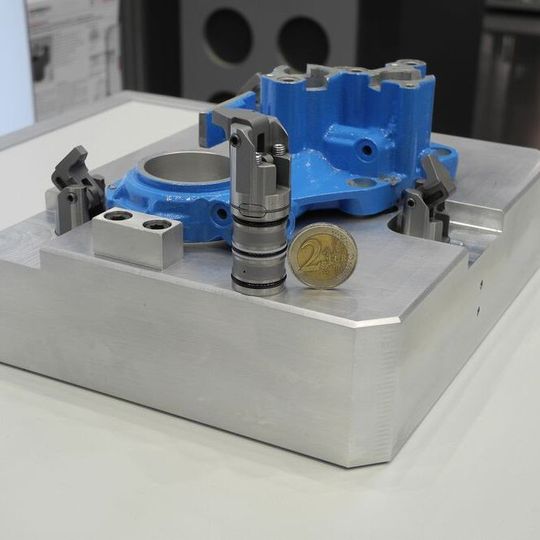

Laut Roemheld ist das neue Spannelement der kleinste derzeit am Markt erhältliche Kompaktspanner: Beträgt die Gesamtlänge des größten Exemplars der Reihe knapp 99 mm, so kommt die Miniaturausgabe mit nur 62 mm aus. Ihr Gehäusedurchmesser beläuft sich auf 22 mm – kaum mehr als ein Drittel dessen, was der große Bruder der Baugröße 4 benötigt, nämlich 59 mm. Mit einem Spannhub von 4 mm und einer Spannkraft von 1,2 kN ist das platzsparende Element für den Einsatz in beengten Maschinenräumen und bei Werkstücken mit kleinem Spannrand konzipiert.

Bei der hydraulisch betriebenen Komponente mit einem maximalen Betriebsdruck von 150 bar sind die Spannpunkte beim Be- und Entladen frei. Daher reicht zum Einschwenken bereits eine schmale Tasche oder Vertiefung am Werkstück. (jv)

(ID:42753338)
