Hannover Messe 2014 ISD präsentiert Software-Lösungen für effizientes Konstruieren

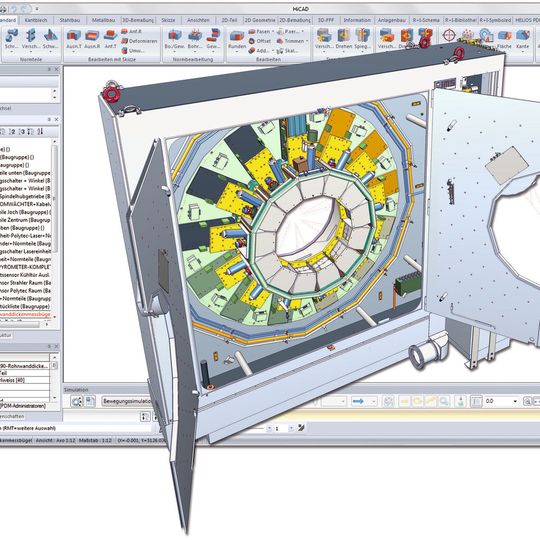

Die ISD Group präsentiert auf der Hannover Messe 2014 die aktuellen Versionen ihrer Softwarelösungen Hi-CAD, Helios und Helicon. Die Neu- und Weiterentwicklungen stehen ganz unter dem Motto „Designing new ideas“: Ob im Maschinen- und Anlagenbau, in der Blechbearbeitung oder im Stahl- und Metallbau - der Kreativität sollen beim Konstruieren, Modellieren und Visualisieren keine Grenzen gesetzt sein.

Anbieter zum Thema

Novotechnik Messwertaufnehmer OHG

CADFEM Germany GmbH

Bechtle PLM Deutschland GmbH

ISD Software und Systeme GmbH

Spitzmarke Mit dem neuen Simulationstool in der CAD-Software Hi-CAD von ISD können Bewegungs- sowie physikalische Simulationen auf Konstruktionen angewendet werden. Die Bewegungen werden dabei durch eine Vielzahl von Vorgaben wie z.B. Entfernung und (Rotations-) Geschwindigkeit beeinflusst. Über die grafische Zeitleiste kann schließlich die Dauer der Simulation für jeden einzelnen Mechanismus (Simulation mit Förderbändern und Motoren, Kontaksimulation sowie Simulation mit der Schwerkraft) bestimmt werden. Während der Simulation prüft Hi-CAD die Konstruktion auf Kollisionen. Wird eine Kollision oder Beeinträchtigung gefunden, so wird die Simulation angehalten und ein entsprechender Warnhinweis angezeigt. Nach Beendigung der Simulation kann diese als Film im AVI-Format gespeichert und bei Bedarf auf jedem Standard-Media-Player abgespielt werden.

Integration in Online-Katalog

Der Download von 2D- und 3D-CAD-Daten wird noch komfortabler. Mit dem Service Pack 1 wird der Zugriff auf den Cadenas-Online-Katalog direkt aus Hi-CAD möglich. Unter der Voraussetzung einer Internetverbindung können 2D-Daten und 3D-CAD-Modelle in allen gängigen Formaten und aus allen Bereichen der Industrie per Drag and Drop schnell und einfach importiert werden. Durch die Integration entfallen viele Schritte auf der Suche nach dem richtigen Modell und die Produktivität in der Konstruktion wird gesteigert.

Freigabewesen für die Stahlbauzeichnungsverwaltung

Mit der Stahlbau Zeichnungsverwaltung erstellte Zeichnungen (Zeichnungsableitung) lassen sich jetzt freigeben. Wenn die Konstruktion eines Teils oder einer Baugruppe abgeschlossen ist, wird die Zeichnung für die nachgelagerte Abteilung freigegeben. Werden Änderungen an einer Zeichnung vorgenommen, wird ein Änderungsindex vergeben. Die Zeichnungen werden nach erfolgreicher Änderung der Bauteile auf Knopfdruck automatisch aktualisiert. Die Änderungen werden - falls im Konfigurationsmanagement aktiviert - durch Revisionswolken gekennzeichnet.

Verbesserte Stabilität

Hi-CAD 2014 präsentiert sich mit zahlreichen weiteren Neuheiten für die unterschiedlichsten Branchen. Im Fokus der Weiterentwicklungen lag auch die Verbesserung von Stabilität und Qualität. Beispiele sind der neue Algorithmus für Boolesche Operationen oder der Umbau des Datenspeichers zu einer teileorientierten Datenhaltung. Dies sorgt für eine deutliche bessere Performance, z.B. bei der Aktualisierung und Änderung von Baugruppen.

Mit dem Service Pack 1 werden zahlreiche weitere Neu- und Weiterentwicklungen zur Verfügung stehen, wie neue Designvarianten für den Stahl- und Metallbau (Rasteranschluss, Steifen) die Ausgabe von Schweißnahtprüfprotokollen, nochmals erweiterter Geländerkonfigurator, neue Designvarianten für die Blechbearbeitung (z.B. Puzzleecke bei parallelen Blechen, neue Nockenverbindung mit Nocken und Löchern im Inneren des Blechs) oder deutliche Erweiterungen bei der Ausgabe von Isometrie und Rohrplan im Anlagenbau und vieles andere mehr.

Weitere Neuheiten im Überblick

• Online-Hilfe im HTML5-Format mit verbesserter Suchfunktion und Direkthilfe

• Deutliche Erweiterung der Modellierfunktionen (z.B. Vorschaumöglichkeit beim Umwickeln von Blechteilen, Senkschrauben in 90°-Senkung)

• Übernahme weiterer Parameter in das Konfigurationsmanagement (z.B alle Einstellungen aus der Datei ALG3DPAR.DAT)

• 3D-PDFAusgabe mit Vorgabe der Ansicht

• 3D-Import mit Konvertierung von Freiformflächen in analytische Flächen

PDM mit optimaler Anpassung an die Unternehmensbereiche

Im Mittelpunkt der PDM-Weiterentwicklungen stand die Neugestaltung des Helios-Desktop, um die Bedienung des Systems zu vereinfachen und komfortabler zu gestalten. So präsentiert sich die neue Version 2014 mit einem komplett neuen Look&Feel: Die Benutzerführung und Menüstruktur wurden deutlich optimiert und mit neuen, aussagekräftigen Icons ausgestattet. So wird der Zugriff auf häufig benötigte Funktionen weiter vereinfacht. Weitere PDM-Neuheiten sind der Ausbau der Multi-CAD-Kopplung zu Auto-CAD, Inventor und Solidworks, die Erweiterung der Office-Kopplung, die verbesserte Anbindung an ERP/PPS-Systeme sowie die Ableitung über die CAD-Produktstruktur. (mz)

Hannover Messe 2014: Halle 7, Stand B26
