Linearantrieb Integrierte Führung für kolbenstangenlose Linearantriebe

Parker Hannifin schließt mit der in das Zylinderprofilrohr integrierten Führung Basic Guide die Lücke zwischen dem kolbenstangenlosen Linearantrieb Origa OSP-P in Standardausführung und seiner Kombination mit der externen Kunststoff-Gleitlagerführung Slideline.

Anbieter zum Thema

Maxon Motor GmbH

IEF-Werner GmbH

WITTENSTEIN SE

Parker Hannifin Manufacturing Germany GmbH & Co KG

Parker Hannifin GmbH

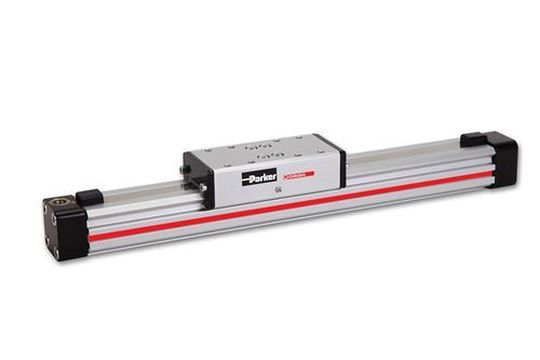

Um besonders kompakte Baumaße zu erreichen, wurden das Führungsprofil direkt in das Zylinderrohr integriert. Trotz der damit umgesetzten kleinen Gesamtabmessungen soll sich die Führung Basic Guide durch hohe Belastungswerte zeichnen. Der Verzicht auf ein zusätzliches Führungsprofil reduziert außerdem spürbar das Gewicht.

Mit der Führung Basic Guide können 5 mm T-Nut Magnetschalter ohne Störkanten direkt im Profilrohr montiert werden. Über vier Gleitprofile wird der Führungsschlitten auf dem Zylinderprofil geführt. Das Führungsspiel ist einstellbar und kann selbst bei einseitiger seitlicher Belastung und Abnutzung nachgestellt werden, ohne dass sich der Führungsschlitten dadurch schräg stellt.

Es kommen verschleißfeste und auf Langlebigkeit erprobte Gleitelemente zum Einsatz, die sich bereits in der Kunststoff-Gleitlagerführung bewährt haben. Ein integriertes Absteigersystem und die leicht durchzuführende Schmierung soll eine zusätzliche Lebensdauerverlängerung ermöglichen. Die Führung ist in den Durchmessern 25 und 32 mm, bald auch in 4 mm und mit Hublängen bis zu 6 000 mm lieferbar. (mi)

Hannover Messe 2011: Halle 23, Stand A50
