Bremse Hydraulisches Klemm- und Bremssystem mit Fail-safe-Funktion

Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

KTR hat ein Klemmsystem entwickelt, das sowohl Axialkräfte als auch Drehmomente klemmen kann und im Notfall auch bremst. Das passive Klemm- und Bremssystem KTR-Stop NC wird hydraulisch betrieben und ist multifunktional einsetzbar.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik
Lenord, Bauer & Co. GmbH
Actronic-Solutions GmbH
KTR Systems GmbH

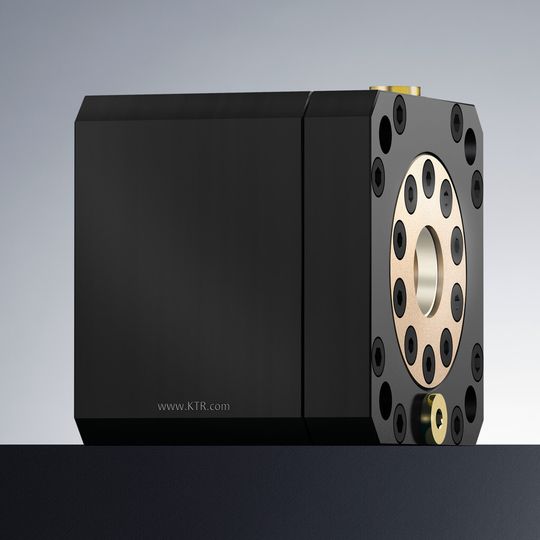

Erhältlich ist das neue Klemm- und Bremssystem KTR-Stop NC zunächst in der Baugröße 32 für Wellenabmessungen von 18 bis 25 mm.
Erhältlich ist das neue Klemm- und Bremssystem KTR-Stop NC zunächst in der Baugröße 32 für Wellenabmessungen von 18 bis 25 mm.
(Bild: KTR)

Das neu entwickelte, passive Klemm- und Bremssystem KTR-Stop NC klemmt die Wellen von Kugelgewindetrieben, Linearantrieben oder Stangenführungen und hält damit Werkzeugtische und Werkstücke in Position. Die Klemmung erhöht die Systemsteifigkeit, reduziert Schwingungen und steigert somit die Fertigungsgenauigkeit. Überdies verfügt das System über eine Fail-safe-Funktion: Bei einem ungeplanten Druckabfall der Hydraulik oder dem Ausfall des Motors schließt es innerhalb von Millisekunden und übernimmt die Funktion einer Bremse.

Integrierte Lösung oder Plug-in-System möglich

Die robuste und kompakt bauende KTR-Stop NC kann als integrierte Lösung zwischen Motor und Spindel oder als Plug-in-System am Spindelende eingesetzt werden.

Erhältlich ist das Klemm- und Bremssystem von KTR zunächst in der Baugröße 32 für Wellenabmessungen von 18 bis 25 mm. Das Leistungsniveau umfasst ein Haltemoment von max. 110 Nm sowie einer maximalen Haltekraft von 8800 N. Die Abmessungen dieser Serie betragen 96 × 96 × 86 mm bei einem Gewicht von 5,5 kg. Weitere Baugrößen mit höherem Leistungsniveau sind in Planung. (sh)

(ID:43513342)
